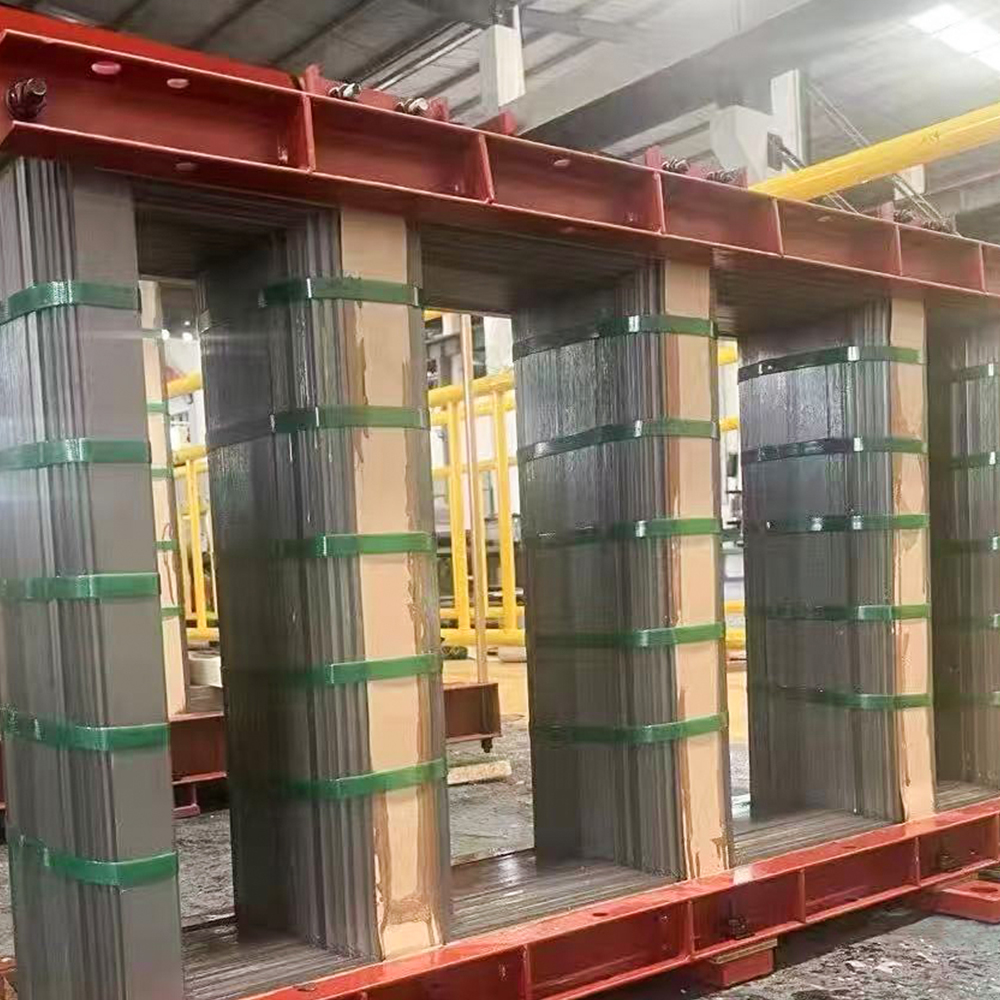

Teras Transformer Direndam Minyak

Apakah kehilangan teras dalam pengubah tenggelam minyak?

Dalam bidang penghantaran dan pengagihan kuasa, teras pengubah terendam minyak berfungsi sebagai jantung magnet bagi seluruh radas. Fungsi utamanya adalah untuk menyediakan laluan keengganan rendah untuk fluks magnet, dengan itu membolehkan penukaran tenaga elektromagnet yang cekap antara belitan primer dan sekunder. Walau bagaimanapun, tiada bahan magnet yang sempurna. Semasa operasi biasa, sebahagian daripada tenaga elektrik tidak dapat dielakkan hilang sebagai haba dalam teras itu sendiri-suatu fenomena yang secara kolektif dikenali sebagai kehilangan teras. Memahami kehilangan teras bukan sekadar latihan akademik; ia merupakan pertimbangan ekonomi dan operasi kritikal yang secara langsung mempengaruhi kecekapan pengubah, suhu operasi dan kos kitaran hayat keseluruhan. Bagi pengguna utiliti dan industri, meminimumkan kerugian teras diterjemahkan kepada penjimatan jangka panjang yang besar dan kebolehpercayaan grid yang lebih baik. Artikel ini menyelidiki asal usul, komponen dan strategi mitigasi untuk kehilangan teras, sambil turut mempamerkan cara pembuatan termaju dan bahan premium—yang dicontohkan oleh Jiangsu Jingtianxia Electric Technology Co., Ltd—mentakrifkan semula pendana aras prestasi untuk teras pengubah moden.

1. Asal Fizikal Kehilangan Teras dalam Transformer Terendam Minyak

Untuk memahami sepenuhnya tentang kehilangan teras, seseorang mesti terlebih dahulu memeriksa tingkah laku elektromagnet teras pengubah terendam minyak di bawah pengujaan arus ulang alik (AC). Kehilangan teras secara amnya dikelaskan kepada dua komponen utama: kehilangan histerisis and kehilangan arus pusar . Kehilangan histerisis timbul daripada kemagnetan berterusan dan penyahmagnetan bahan teras sebagai kitaran arus ulang alik. Setiap kitaran memerlukan tenaga untuk mengatasi pergerakan dinding domain magnetik, dan tenaga ini dilepaskan sebagai haba. Magnitud kehilangan histerisis bergantung pada ketegasan bahan teras dan ketumpatan fluks operasi. Kehilangan arus pusar, sebaliknya, disebabkan oleh arus beredar yang mengalir dalam bahan teras itu sendiri disebabkan oleh medan magnet yang berubah-ubah masa. Arus ini menjana pemanasan rintangan (kehilangan I²R) dan dipengaruhi dengan ketara oleh kerintangan elektrik teras dan ketebalan laminasi. Dalam kualiti tinggi teras pengubah terendam minyak reka bentuk, pengilang menggunakan laminasi keluli silikon berorientasikan bijian nipis untuk mengurangkan laluan arus pusar dengan berkesan, dengan itu mengekang komponen kehilangan ini.

Adalah penting untuk ambil perhatian bahawa kehilangan teras adalah proses yang berterusan dan tidak dapat dipulihkan. Walaupun apabila pengubah berada dalam keadaan tanpa beban, teras masih menarik arus pengujaan dan menghilangkan kuasa-ini sebabnya kehilangan teras sering dirujuk sebagai kehilangan tanpa beban. Untuk pengubah pengedaran biasa, kehilangan teras boleh menyumbang 15% hingga 30% daripada jumlah kerugian sepanjang hayat perkhidmatannya, menjadikannya sasaran utama untuk program peningkatan kecekapan. Pemilihan strategik bahan teras, seperti keluli silikon berorientasikan bijirin premium dengan ketebalan 0.23mm, 0.27mm dan 0.30mm, secara langsung memberi kesan kepada kedua-dua komponen histerisis dan arus pusar. Di sinilah pengilang khusus menunjukkan nilai mereka, menggabungkan sains bahan dengan kejuruteraan ketepatan untuk mencapai ciri kehilangan ultra-rendah.

2. Mengklasifikasikan Kehilangan Teras mengikut Bahan dan Pendekatan Reka Bentuk

Untuk mengurus dan mengurangkan kerugian teras dengan berkesan, industri telah membangunkan pelbagai subklasifikasi bagi teras pengubah terendam minyak teknologi. Setiap klasifikasi menawarkan kelebihan yang berbeza dari segi prestasi magnetik, kebolehkilangan dan keberkesanan kos. Di bawah, kami meneroka tiga kategori terkemuka yang mencerminkan amalan kejuruteraan semasa dan permintaan pasaran.

2.1 Teras Keluli Silikon Berorientasikan Butiran Konvensional

Kategori ini mewakili piawaian industri untuk kebanyakan pengubah pengedaran dan kuasa sederhana. Teras dibina daripada keluli silikon berorientasikan bijirin kepingan, biasanya dengan ketebalan 0.27mm atau 0.30mm, yang disusun dan diapit untuk membentuk litar magnet tertutup. Ciri penentu reka bentuk ini ialah orientasi kristalografi terkawal—keluli diproses supaya arah magnetisasi mudah sejajar dengan arah gelek, dengan itu memaksimumkan ketumpatan fluks dan meminimumkan kehilangan histerisis. Teras konvensional diterima pakai secara meluas kerana prestasinya yang seimbang, proses pengeluaran matang dan struktur kos yang kompetitif. Aplikasi biasa mereka termasuk pengubah pengedaran utiliti, unit langkah turun industri, dan sistem pengumpulan tenaga boleh diperbaharui.

Kelebihan utama teras keluli silikon konvensional terletak pada kebolehramalan dan kebolehpercayaannya. Pengeluar yang mempunyai keupayaan teknikal yang mantap, seperti Jiangsu Jingtianxia Electric Technology Co., Ltd., telah menyempurnakan proses celah dan ricih ketepatan yang diperlukan untuk mengekalkan toleransi dimensi yang ketat dan sifat magnet yang konsisten. Dengan menggunakan teknik penyusunan dan pengikatan berketepatan tinggi, teras ini mengawal tekanan dalaman dengan berkesan—faktor utama dalam mencegah pemanasan lampau setempat dan memastikan prestasi arus tanpa beban yang stabil. Tambahan pula, kehilangan tanpa beban teras ini boleh direka bentuk untuk mencapai sisihan negatif daripada piawaian kebangsaan, menawarkan pengguna akhir pengurangan ketara dalam perbelanjaan operasi sepanjang kitaran hayat pengubah. Dengan lebih 46 bakat teknikal profesional dalam kakitangan, Jiangsu Jingtianxia Electric Technology Co., Ltd. telah mengumpul kepakaran mendalam dalam mengoptimumkan jenis teras ini untuk persekitaran operasi yang pelbagai.

2.2 Teras Kebolehtelapan Tinggi (Hi-B).

Teras Hi-B mewakili langkah evolusi ke hadapan teras pengubah terendam minyak teknologi. Teras ini menggunakan keluli berorientasikan bijirin yang diproses khas yang mempamerkan kebolehtelapan magnet yang lebih tinggi daripada gred konvensional—selalunya mencapai nilai kebolehtelapan melebihi 1.88 T pada 800 A/m. Kebolehtelapan yang dipertingkatkan ini membolehkan pengurangan dalam kawasan keratan rentas teras untuk kapasiti pengendalian fluks yang sama, yang membawa kepada reka bentuk pengubah yang lebih padat. Jumlah teras yang dikurangkan, seterusnya, mengurangkan kedua-dua kos bahan dan kerugian teras keseluruhan. Teras Hi-B amat digemari dalam pengubah kecekapan tinggi yang mesti mematuhi piawaian pengawalseliaan yang ketat, seperti keperluan DOE 2016 atau EU Ecodesign Tier 2.

Salah satu pembeza utama teras Hi-B ialah prestasi unggul mereka di bawah keadaan ketumpatan fluks yang tinggi. Walaupun teras konvensional mungkin mengalami ketepuan pantas melebihi 1.7 T, gred Hi-B boleh beroperasi dengan cekap sehingga 1.9 T, menjadikannya sesuai untuk transformer yang mengalami turun naik voltan atau profil beban yang berbeza-beza. Aplikasi biasa mereka termasuk pengubah kuasa besar, pengubah daya tarikan untuk sistem rel, dan unit penghantaran voltan tinggi. Jiangsu Jingtianxia Electric Technology Co., Ltd. memanfaatkan peralatan penyusunan teras pintar termaju dan barisan pengeluaran automatik untuk menghasilkan teras Hi-B dengan ketepatan dimensi yang luar biasa dan kerugian sambungan yang minimum. Komitmen syarikat terhadap penyumberan bahan premium—daripada jenama peringkat tinggi domestik dan import—memastikan setiap teras Hi-B mencapai prestasi magnet yang stabil dan kawalan arus yang unggul, sekali gus meningkatkan faktor kuasa grid yang disambungkan.

2.3 Teras Aloi Amorfus

Teras aloi amorfus membentuk pemergian radikal daripada reka bentuk keluli silikon kristal tradisional. Daripada struktur kekisi atom biasa, logam amorf menampilkan susunan tidak teratur seperti kaca yang secara mendadak mengurangkan kehilangan histeresis—biasanya sebanyak 60% hingga 70% berbanding keluli berorientasikan bijian konvensional. Ini menjadikan teras pengubah terendam minyak dibina daripada aloi amorfus penyelesaian yang sangat cekap tenaga, terutamanya untuk transformer yang beroperasi di bawah keadaan beban ringan atau berubah-ubah. Ketebalan biasa reben amorf hanya 0.025mm hingga 0.030mm, yang juga menyumbang kepada kehilangan arus pusar yang sangat rendah.

Walau bagaimanapun, teras amorf memberikan cabaran pembuatan yang unik. Bahan ini sememangnya rapuh dan memerlukan proses pemotongan dan ricih khusus untuk mengelakkan keretakan akibat tekanan. Selain itu, pemasangan teras mesti dikendalikan dengan berhati-hati untuk mengekalkan sifat magnetik dan mencegah kemerosotan prestasi. Walaupun menghadapi cabaran ini, potensi penjimatan tenaga tidak dapat dinafikan—teras amorfus boleh mengurangkan kehilangan tanpa beban sehingga 75% berbanding reka bentuk konvensional, menjadikannya sangat menarik untuk rangkaian pengedaran luar bandar, ladang angin luar pesisir dan aplikasi grid pintar. Jiangsu Jingtianxia Electric Technology Co., Ltd. telah melabur dengan ketara dalam R&D dan infrastruktur pengeluaran untuk mengatasi halangan pembuatan ini, menawarkan pelanggan sumber teras amorf berkualiti tinggi yang boleh dipercayai yang disokong oleh sistem pergudangan bengkel pintar dan logistik automatik. Keupayaan syarikat untuk menyediakan penyelesaian sokongan sehenti untuk pelanggan global amat ketara dalam kategori lanjutan ini.

3. Analisis Perbandingan Teknologi Teras

Untuk membantu jurutera dan pakar perolehan dalam memilih jenis teras yang paling sesuai untuk aplikasi khusus mereka, jadual berikut menyediakan perbandingan langsung penunjuk prestasi utama merentas tiga kategori yang dibincangkan di atas. Semua data adalah berdasarkan nilai biasa untuk pengubah pengedaran 50Hz dalam julat 100–1000 kVA.

4. Strategi Praktikal untuk Pengurangan Kerugian Teras

Di luar pemilihan bahan, terdapat beberapa amalan kejuruteraan yang boleh meminimumkan lagi kehilangan teras dalam teras pengubah terendam minyak . Strategi ini dilaksanakan secara rutin oleh pengeluar berpengalaman seperti Jiangsu Jingtianxia Electric Technology Co., Ltd. untuk menyampaikan prestasi produk yang unggul. Langkah-langkah utama termasuk:

• Pembinaan sendi langkah-lap yang dioptimumkan – Mengurangkan keengganan sendi dan pinggiran fluks magnetik, yang secara langsung merendahkan kerugian setempat.
• Penyusunan dan pengikatan ketepatan – Memastikan pengagihan tekanan seragam merentas timbunan teras untuk mengurangkan tekanan dalaman dan kehilangan akibat getaran meningkat.
• Kawalan ketat ketinggian burr – Mengekalkan kualiti celahan dan ricih untuk mengelakkan litar pintas antara laminasi yang menguatkan arus pusar.
• Penyepuhlindapan teras selepas dipotong – Melegakan tegasan sisa yang diperkenalkan semasa fabrikasi, dengan itu memulihkan kebolehtelapan magnetik.
• Pembumian teras yang betul – Mencegah potensi terapung dan arus yang beredar yang menyumbang kepada kerugian sesat tambahan.

Penyepaduan teknik ini memerlukan kedua-dua jentera canggih—seperti mesin pemotong melintang teras pintar dan talian pemasangan automatik—dan pengawasan teknikal yang berpengalaman. Jiangsu Jingtianxia Electric Technology Co., Ltd. cemerlang dalam domain ini, setelah menggunakan sistem pergudangan bengkel pintar yang memastikan kebolehkesanan dan konsistensi merentas semua kelompok pengeluaran. Penyelesaian sokongan sehenti syarikat bukan sahaja merangkumi fabrikasi teras tetapi juga spektrum penuh pasca pemprosesan, pemeriksaan kualiti dan logistik, dengan itu memberikan nilai yang tiada tandingan kepada pelanggan industri kuasa global.

5. Soalan Lazim

S1: Apakah perbezaan antara teras keluli silikon konvensional dan teras amorf dari segi tingkah laku kehilangan?

Teras keluli silikon konvensional mempamerkan histerisis sederhana dan kehilangan arus pusar disebabkan oleh struktur kristalnya dan ketebalan laminasi tipikal 0.27–0.30mm. Sebaliknya, teras amorfus mempunyai susunan atom bukan kristal yang hampir menghapuskan kehilangan histeresis, dan rebennya yang sangat nipis (0.025mm) secara drastik mengurangkan kehilangan arus pusar. Akibatnya, teras amorfus boleh mencapai kehilangan tanpa beban yang 60–75% lebih rendah daripada reka bentuk konvensional, walaupun ia datang dengan kos bahan yang lebih tinggi dan keperluan pengendalian yang lebih ketat.

S2: Bagaimanakah Jiangsu Jingtianxia Electric Technology Co., Ltd. memastikan kehilangan teras yang rendah dalam produknya?

Jiangsu Jingtianxia Electric Technology Co., Ltd. menggunakan pendekatan pelbagai serampang: mendapatkan keluli silikon berorientasikan bijirin premium daripada jenama tempatan dan antarabangsa terkemuka, menggunakan peralatan menggores dan ricih berketepatan tinggi, melaksanakan kawalan kualiti yang ketat pada setiap peringkat, dan menggunakan teknik susun dan pengikatan termaju untuk meminimumkan tekanan dalaman. Kehilangan tanpa beban mereka secara konsisten boleh mencapai sisihan negatif daripada piawaian kebangsaan, dan barisan pengeluaran automatik mereka memastikan kebolehulangan dan skalabiliti untuk pesanan volum besar.

S3: Bolehkah teras transformer yang direndam minyak dipasang semula atau dinaik taraf untuk mengurangkan kerugian?

Dalam kebanyakan kes, menggantikan teras sedia ada tidak praktikal dari segi ekonomi kerana reka bentuk semula yang meluas diperlukan untuk kelegaan penggulungan, dimensi tangki dan laluan penyejukan. Walau bagaimanapun, utiliti sering memilih penggantian teras semasa pengubahsuaian besar atau semasa menaik taraf kepada standard kecekapan yang lebih tinggi. Untuk pemasangan baharu, memilih teras dengan ciri kehilangan yang lebih rendah—seperti gred Hi-B atau amorfus—daripada pembekal bereputasi seperti Jiangsu Jingtianxia Electric Technology Co., Ltd. ialah strategi yang paling berkesan.

S4: Apakah peranan kehilangan teras dalam jumlah kos pemilikan untuk pengubah?

Kehilangan teras menyumbang secara langsung kepada kehilangan tanpa beban pengubah, yang ditanggung 24/7 sepanjang hayat operasi peralatan. Sepanjang hayat perkhidmatan 25-30 tahun biasa, kos tenaga terkumpul kehilangan teras boleh menandingi atau bahkan melebihi harga pembelian awal pengubah. Oleh itu, melabur dalam kecekapan yang lebih tinggi teras pengubah terendam minyak —walaupun pada premium pendahuluan yang sederhana—sering menghasilkan pulangan pelaburan yang positif dalam tempoh 3–5 tahun, diikuti dengan simpanan berterusan selama beberapa dekad.

S5: Bagaimanakah ketebalan keluli silikon menjejaskan kehilangan teras dalam transformer tenggelam minyak?

Laminasi keluli yang lebih nipis, seperti 0.23mm berbanding 0.30mm, mengurangkan komponen kehilangan arus pusar kerana panjang laluan arus beredar dipendekkan dan rintangan elektrik antara laminasi lebih tinggi. Walau bagaimanapun, keluli yang lebih nipis juga meningkatkan kerumitan pembuatan dan kos. Ketebalan optimum bergantung pada tahap kehilangan sasaran dan frekuensi undian pengubah. Untuk aplikasi 50/60Hz standard, 0.27mm menawarkan pertukaran yang seimbang, manakala 0.23mm lebih disukai untuk reka bentuk kecekapan ultra tinggi.

Kesimpulannya, kerugian teras dalam an teras pengubah terendam minyak ialah fenomena pelbagai rupa yang dikawal oleh sifat bahan, reka bentuk geometri, dan ketepatan pembuatan. Dengan kemunculan keluli berorientasikan bijirin termaju dan aloi amorf, ditambah pula dengan teknologi pengeluaran terkini, industri ini secara berterusan menolak sempadan apa yang boleh dicapai. Pengilang suka Jiangsu Jingtianxia Electric Technology Co., Ltd. berdiri di barisan hadapan dalam evolusi ini, menawarkan portfolio komprehensif yang terdiri daripada teras keluli silikon konvensional kepada penyelesaian amorfus generasi akan datang. Dengan memanfaatkan kepakaran teknikal mereka yang mendalam, sistem pengeluaran pintar, dan komitmen yang tidak berbelah bahagi terhadap kualiti, mereka memperkasakan sektor kuasa global untuk membina infrastruktur tenaga yang lebih cekap, boleh dipercayai dan mampan. Bagi mereka yang ingin mengoptimumkan prestasi pengubah, memahami kehilangan teras—dan memilih rakan kongsi teras yang betul—adalah langkah yang amat diperlukan ke arah kecemerlangan operasi jangka panjang.
