Apakah mesin pemotong melintang teras yang digunakan dalam industri pengubah?

In the modern transformer manufacturing ecosystem, precision and efficiency are not merely operational goals but fundamental requirements for product reliability and cost control. Di tengah-tengah persekitaran yang dipacu ketepatan ini terletaknya mesin pemotong melintang teras , kategori peralatan khusus yang direka untuk memproses kepingan keluli silikon ke dalam dimensi tepat yang diperlukan untuk laminasi teras pengubah. Unlike general-purpose shearing or slitting lines, these machines are engineered to handle the unique physical properties of grain-oriented electrical steels, ensuring minimal burr formation, exact angular cuts, dan consistent stacking factors. Artikel ini menyediakan pemeriksaan teknikal yang komprehensif tentang bagaimana mesin pemotong melintang teras function within the transformer industry, their primary classifications, and the critical role they play in modern intelligent manufacturing workflows.

The transformer core, typically constructed from stacked layers of thin silicon steel, determines the unit's magnetic efficiency, no-load losses, and overall thermal performance. Sebarang sisihan dalam panjang potong, segi empat sama atau kualiti tepi secara langsung diterjemahkan kepada peningkatan kehilangan arus pusar atau bunyi yang boleh didengar. Oleh itu, mesin pemotong melintang teras are not standalone shears but integrated systems incorporating feeding mechanisms, straightening units, precision measurement encoders, and high-speed punching or notching stations. Untuk menghargai kegunaan penuh mereka, adalah penting untuk memeriksa tiga kategori produk utama yang menguasai pasaran semasa: garis pemotongan modular berkelajuan tinggi , gunting melintang CNC ketepatan , and sistem susun dan pemotongan bersepadu . Each category addresses distinct production scales, material grades, and automation requirements, offering manufacturers a tailored approach to core fabrication.

1. Talian Pemotong Modular Berkelajuan Tinggi

Klasifikasi utama pertama merangkumi garis pemotongan modular berkelajuan tinggi , yang direka untuk operasi berkesinambungan tinggi yang tipikal bagi pengeluar pengubah berskala besar. Ini mesin pemotong melintang teras beroperasi pada kelajuan talian melebihi 120 meter seminit, menggabungkan gulungan suapan dipacu servo dan algoritma pampasan panjang masa nyata. The defining feature of this category is its modular architecture—the line can be expanded with additional punching units, V-notching stations, or even automatic stacking conveyors without replacing the base frame. For manufacturers producing distribution transformers in high volumes, this modularity offers a clear path for capacity upgrades while protecting initial capital investment.

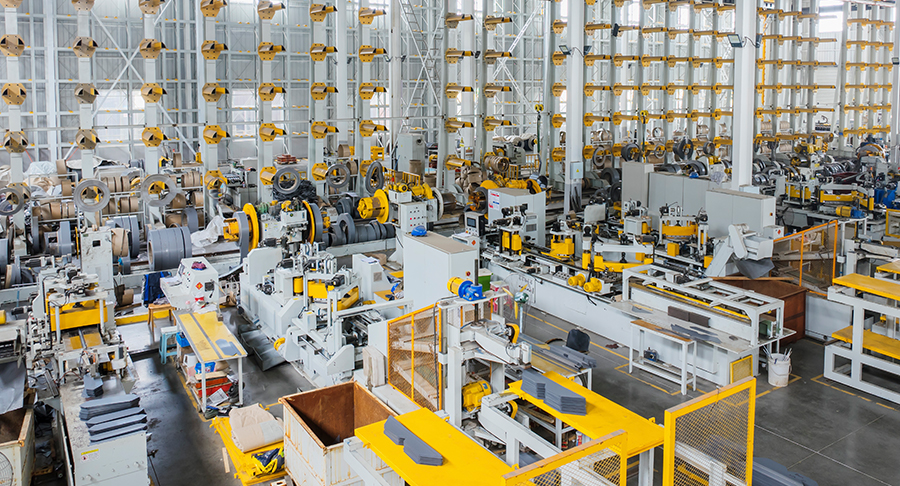

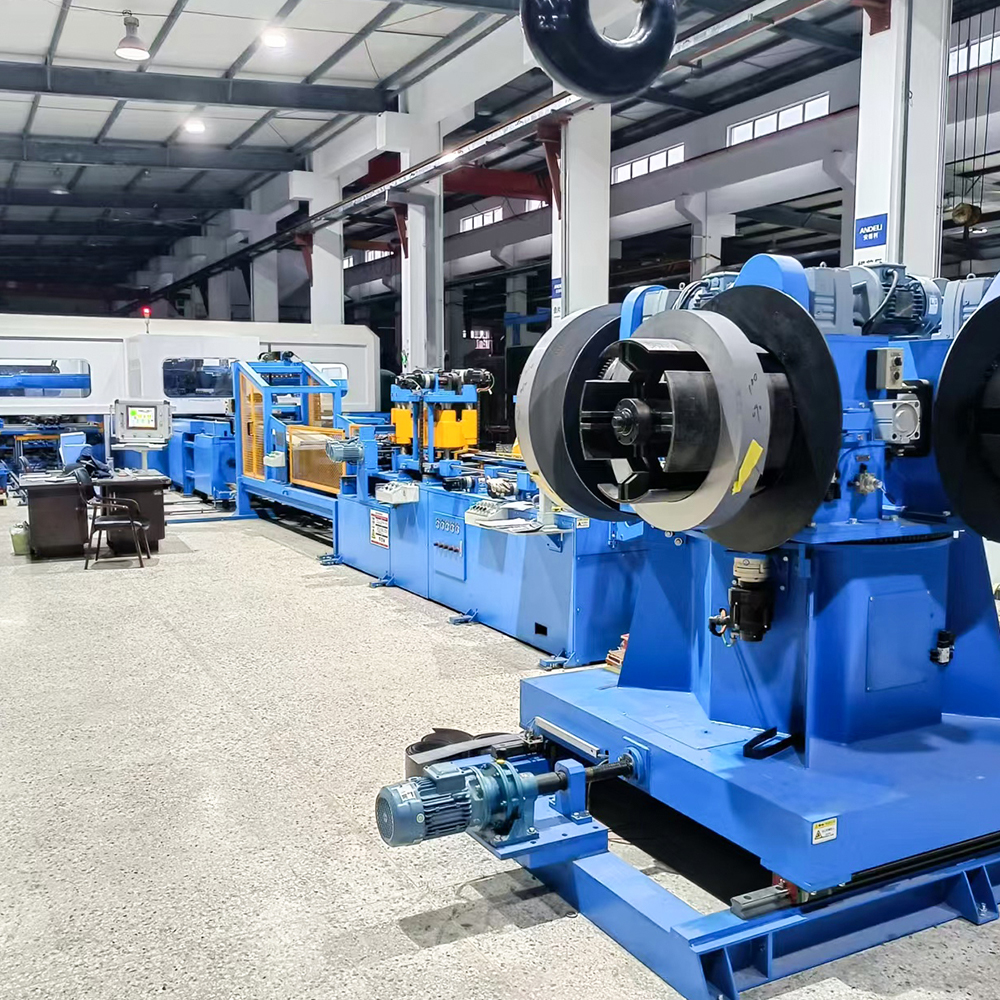

Functionally, a high-speed modular line begins with an uncoiler that handles coils up to 25 tons, followed by a precision leveler that removes coil set. The cutting station uses a rotary shear or a guillotine blade driven by a high-torque AC motor, achieving cut lengths with tolerances of ±0.05 mm. Advanced models integrate optical edge detection to compensate for material wandering, ensuring that the transverse cut remains perfectly perpendicular to the rolling direction. Kategori ini cemerlang dalam pemprosesan keluli silikon gred M4 dan M5 standard, yang biasa digunakan dalam transformer tenggelam minyak berkadar sehingga 10 MVA. The primary differentiator is the ability to maintain consistent quality at high speeds while supporting quick changeover between different core designs, typically within 15 minutes.

Jiangsu Jingtianxia Electric Technology Co., Ltd. has developed a proprietary high-speed modular line that incorporates real-time thickness monitoring and adaptive blade clearance adjustment, addressing one of the most persistent challenges in high-speed cutting—burr growth over extended production runs. With more than 46 in-house technical specialists, the company has refined its feed control algorithms to reduce length deviation by 40% compared to conventional systems. This solution is particularly valued by clients producing amorphous alloy cores, where even minor edge imperfections can cause significant assembly difficulties.

• Kelajuan pemotongan maksimum: 150 m/min dengan redaman getaran aktif.
• Kapasiti tebukan bersepadu: sehingga 4 takuk setiap kitaran dengan kedalaman boleh atur cara.
• Pengumpulan sekerap automatik dan pemangkasan tepi untuk operasi berterusan.
• Antara muka diagnostik jauh serasi dengan sistem MES kilang.

Compared to other categories, the high-speed modular line offers the lowest per-part cost for long production runs but requires a larger floor footprint and more sophisticated operator training. Ia adalah pilihan pilihan untuk loji pengubah khusus dengan portfolio produk yang stabil.

2. Gunting Melintang CNC Ketepatan

Kategori kedua terdiri gunting melintang CNC ketepatan , yang mengutamakan ketepatan dan fleksibiliti berbanding pemprosesan mentah. Ini mesin pemotong melintang teras are typically used in job-shop environments or for prototype development, where cut lengths vary frequently and material grades range from standard silicon steel to ultra-thin high-permeability alloys. Unlike the modular lines, precision shears employ a rigid C-frame construction and a hydromechanical blade actuation system that delivers a clean, perpendicular cut with minimal blade deflection, achieving tolerances as tight as ±0.02 mm over a 1000 mm width.

The operational workflow of a precision shear includes a servo-driven roller feeder with absolute encoders, a programmable backgauge for length setting, and a digital control panel that stores up to 500 cutting programs. Ciri teknikal yang membezakan ialah adaptive cut-on-the-fly keupayaan, di mana ricih memulakan pemotongan semasa bahan masih bergerak, mengurangkan masa kitaran tanpa menjejaskan ketepatan. This makes the category ideal for producing step-lap cores and interleaved joints, where each lamination requires slightly different dimensions to achieve optimal magnetic flux distribution. Mesin ini juga menyokong pemotongan miter sehingga 45 darjah, mengembangkan aplikasinya pada transformer teras luka.

Typical application scenarios include repair and maintenance workshops, research laboratories, and small-batch manufacturers of specialty transformers for railway or marine applications. The differentiation advantage lies in the ability to process fragile materials—such as 0.18 mm thick high-induction steels—without generating edge cracks or delamination, a problem that often plagues high-speed rotary shears. Furthermore, the CNC interface allows seamless integration with CAD systems, enabling direct import of cutting patterns from core design software.

Jiangsu Jingtianxia Electric Technology Co., Ltd. offers a precision shear variant equipped with a laser-based edge inspection module that rejects any sheet with micro-burrs exceeding 0.03 mm, ensuring that only defect-free laminations proceed to the stacking station. This capability aligns with the company's broader portfolio, which includes intelligent stacking equipment and automated warehousing, creating a closed-loop quality assurance system. The precision shear category, while slower than modular lines, delivers superior surface finish and is often deployed as a complementary machine for high-mix, low-volume orders.

1. Tetapkan panjang potong sasaran dan sudut miter melalui HMI skrin sentuh.
2. Muatkan gegelung dan mulakan kitaran pelurus automatik.
3. Lakukan pemotongan percubaan dan sahkan dimensi menggunakan pembanding optik bersepadu.
4. Commence production; sistem secara automatik melaraskan pampasan suapan berdasarkan maklum balas pengekod masa nyata.

In terms of cost-benefit, precision CNC shears command a higher initial investment per unit of output but offer unparalleled flexibility, making them indispensable for transformer manufacturers who cater to diverse customer specifications.

3. Sistem Penyusun dan Pemotongan Bersepadu

Kategori ketiga dan paling berteknologi maju ialah sistem susun dan pemotongan bersepadu , yang menggabungkan pemotongan melintang dengan susunan robot ke dalam satu proses berterusan. Ini mesin pemotong melintang teras bukan sekadar alat pemotong tetapi sel kerja lengkap yang mengubah stok gegelung menjadi paket teras sedia untuk dipasang. The system comprises an upstream cutting module—typically a precision shear or a high-speed rotary cutter—followed by a conveyor that feeds cut laminations to a multi-axis gantry robot or a delta-style pick-and-place unit. Robot mengatur setiap laminasi dalam urutan susunan yang telah ditetapkan, menggunakan pelekat atau tekanan saling kunci seperti yang diperlukan.

Inovasi teknikal teras ialah kawalan pendaftaran masa nyata , di mana modul pemotongan dan robot susun berkongsi sistem koordinat biasa yang diperoleh daripada penderia tepi dan kamera penglihatan. This ensures that each layer is stacked with angular accuracy better than 0.01°, critical for reducing core loss in high-efficiency transformers (IE4 and above). The system also includes an integrated weighing station that calculates the stacking factor per layer, providing immediate feedback for process adjustment. This category is predominantly used for large power transformers (above 50 MVA) and for traction transformers where core weight and symmetry directly affect dynamic performance.

Compared to standalone cutting and manual stacking, the integrated system reduces labor dependency by up to 70% and eliminates handling-induced damage, which is especially beneficial for thin-gauge (0.15 mm) materials. Walau bagaimanapun, kerumitan sistem memerlukan perisian yang canggih untuk penjanaan corak, penjujukan lapisan dan pengelakan perlanggaran. Ia juga memerlukan tahap penyelenggaraan ramalan yang lebih tinggi disebabkan oleh operasi disegerakkan subsistem mekanikal, pneumatik dan penglihatan.

Jiangsu Jingtianxia Electric Technology Co., Ltd. has deployed its integrated stacking and cutting systems in several tier-1 transformer factories across Asia, achieving a documented 25% reduction in core assembly cycle time. The company's proprietary stacking algorithms, developed by its team of 46 professional technical talents, account for material warpage and thickness variations, dynamically adjusting the robot's pick-up force and placement angle. This solution is part of the company's one-stop intelligent portfolio, which also includes automated logistics lines and warehouse systems, underscoring its commitment to end-to-end digital manufacturing solutions for the power industry.

Melalui rangka kerja tiga kategori ini, menjadi jelas bahawa memilih yang sesuai mesin pemotong melintang teras bergantung pada mengimbangi volum pengeluaran, kepelbagaian bahan, dan tahap integrasi dengan pemasangan hiliran. Jiangsu Jingtianxia Electric Technology Co., Ltd. addresses this diversity by offering all three configurations, supported by a robust after-sales service network and process optimization consulting. The company's deep understanding of core physics, combined with its in-house manufacturing of key mechanical components, enables it to tailor each machine's parameters to the specific magnetic steel grade and core geometry required by the customer. Whether the priority is maximum throughput, ultimate precision, or full automation, the modern transformer industry relies on these specialized cutting systems to maintain competitiveness in an increasingly efficiency-driven global market.

Soalan Lazim

S1: Apakah perbezaan utama antara garis modular berkelajuan tinggi dan ricih CNC ketepatan?

Talian modular berkelajuan tinggi mengutamakan daya pemprosesan dan direka bentuk untuk pengeluaran laminasi teras standard volum tinggi berterusan, biasanya mencapai kelajuan melebihi 120 m/min dengan toleransi sederhana (±0.05 mm). Sebaliknya, ricih CNC ketepatan memfokuskan pada ketepatan dan fleksibiliti, memberikan toleransi yang lebih ketat (±0.02 mm) dan masa pertukaran yang lebih pantas, menjadikannya sesuai untuk kerja bahan campuran dan jangka pendek. Barisan modular lebih menjimatkan kos untuk pengeluaran besar-besaran, manakala ricih menawarkan kualiti kelebihan unggul untuk reka bentuk magnet yang menuntut.

S2: Bagaimanakah sistem susun dan pemotongan bersepadu meningkatkan kualiti teras berbanding dengan proses berasingan?

Sistem bersepadu menghapuskan pengendalian manual antara pemotongan dan susun, mengurangkan risiko kerosakan tepi, salah jajaran dan pencemaran. Ia juga membolehkan maklum balas pendaftaran masa nyata, memastikan setiap laminasi diletakkan dengan ketepatan sudut lebih baik daripada 0.01°. Ini secara langsung mengurangkan kehilangan teras dan meningkatkan penarafan kecekapan pengubah. Tambahan pula, sistem secara automatik menolak laminasi di luar toleransi, menghalang lapisan yang rosak daripada memasuki paket teras.

S3: Jenis yang manakah mesin pemotong melintang teras adakah Jiangsu Jingtianxia Electric Technology Co., Ltd. pakar dalam?

Jiangsu Jingtianxia Electric Technology Co., Ltd. mengeluarkan dan menyepadukan ketiga-tiga kategori utama—talian modular berkelajuan tinggi, gunting CNC ketepatan dan sistem susun bersepadu. Syarikat itu juga menyediakan penyelesaian tersuai untuk bahan teras amorfus dan nanohabluran. Dengan lebih 46 pakar teknikal, firma itu menumpukan pada algoritma kawalan pintar dan ciri penyelenggaraan ramalan, menawarkan suite lengkap daripada mesin individu kepada bengkel fabrikasi teras automatik sepenuhnya.

S4: Bolehkah ricih CNC ketepatan mengendalikan pemotongan miter untuk teras pengubah langkah pusingan?

Ya, kebanyakan gunting CNC ketepatan dilengkapi dengan keupayaan pemotongan miter boleh atur cara, membenarkan sudut dari 0° hingga 45° dengan kebolehulangan yang tinggi. Ciri ini penting untuk menghasilkan sambungan pusingan langkah dan bersilang, yang meminimumkan kebocoran fluks dan mengurangkan hingar dalam pengubah kuasa besar. Rangka tegar ricih dan tolok belakang terkawal servo memastikan kedua-dua panjang dan sudut kekal dalam toleransi yang ditentukan merentasi ribuan kitaran.
