LXD-260-2 Talian Susun Teras Transformer Luar Talian

Bagaimanakah Talian Susun Teras Transformer Luar Talian LXD-260-2 berfungsi?

Selama beberapa dekad, pembuatan teras pengubah kekal sebagai salah satu sempadan terakhir di mana campur tangan manual berterusan. Walaupun industri bersebelahan menerima automasi robotik dan aliran pengeluaran yang disegerakkan, penyusunan teras—proses rumit untuk memasang beribu-ribu laminasi keluli silikon ke dalam litar magnet yang tepat—terus bergantung kepada pengendali mahir yang menjujukan, mengorientasikan dan melapis helaian secara manual. Pendekatan warisan ini memperkenalkan haus helaian berubah-ubah, pengendalian ubah bentuk, jurang udara yang tidak konsisten, dan akhirnya meningkatkan kehilangan teras dan bunyi akustik. Untuk memecahkan paradigma ini secara asasnya, Jiangsu Jingtianxia Electric Technology Co., Ltd. kejuruteraan Talian tindanan teras pengubah luar talian LXD-260-2 —sistem automatik jenis lajur yang mentakrifkan semula ketepatan, kebolehulangan dan daya pemprosesan dalam pemasangan teras luar talian.

Pada terasnya, Talian tindanan teras pengubah luar talian LXD-260-2 beroperasi sebagai platform susun tanpa bahan yang automatik sepenuhnya. Ia menerima kepingan keluli silikon yang tidak ditebuk terus dari garisan ricih melintang, menyusunnya dalam urutan pemotongan dan laminasi yang tepat ke dalam lajur menegak, dan mengangkut lajur ini ke mekanisme susun khusus. Pemasangan bergerak dengan cawan sedutan vakum kemudian memilih setiap laminasi, meletakkannya pada trek ketepatan, dan akhirnya menyusunnya mengikut keperluan lapisan demi lapisan lukisan teras—semuanya tanpa pengendalian manusia bagi helaian individu. Aliran kerja ini menghapuskan tiga mod kegagalan utama susun manual: lelasan permukaan, salah jajaran dan tekanan tindanan yang tidak konsisten.

Sebelum menyelam ke dalam subsistem teknikal, perlu diperhatikan bahawa Jiangsu Jingtianxia Electric Technology Co., Ltd. membawa lebih 46 pakar teknikal dalaman dan sistem pengeluaran matang ke domain ini. Portfolio syarikat—yang merangkumi teras pengubah, peralatan susun pintar, mesin pemotong melintang dan logistik automatik—menyediakan ekosistem di mana Talian tindanan teras pengubah luar talian LXD-260-2 hidup subur. Ini bukan mesin kendiri tetapi nod dalam infrastruktur bengkel yang didigitalkan sepenuhnya, yang membolehkan penjejakan masa nyata dan kawalan proses penyesuaian.

1. Modul Penyuapan dan Penjujukan Bahan Jenis Lajur

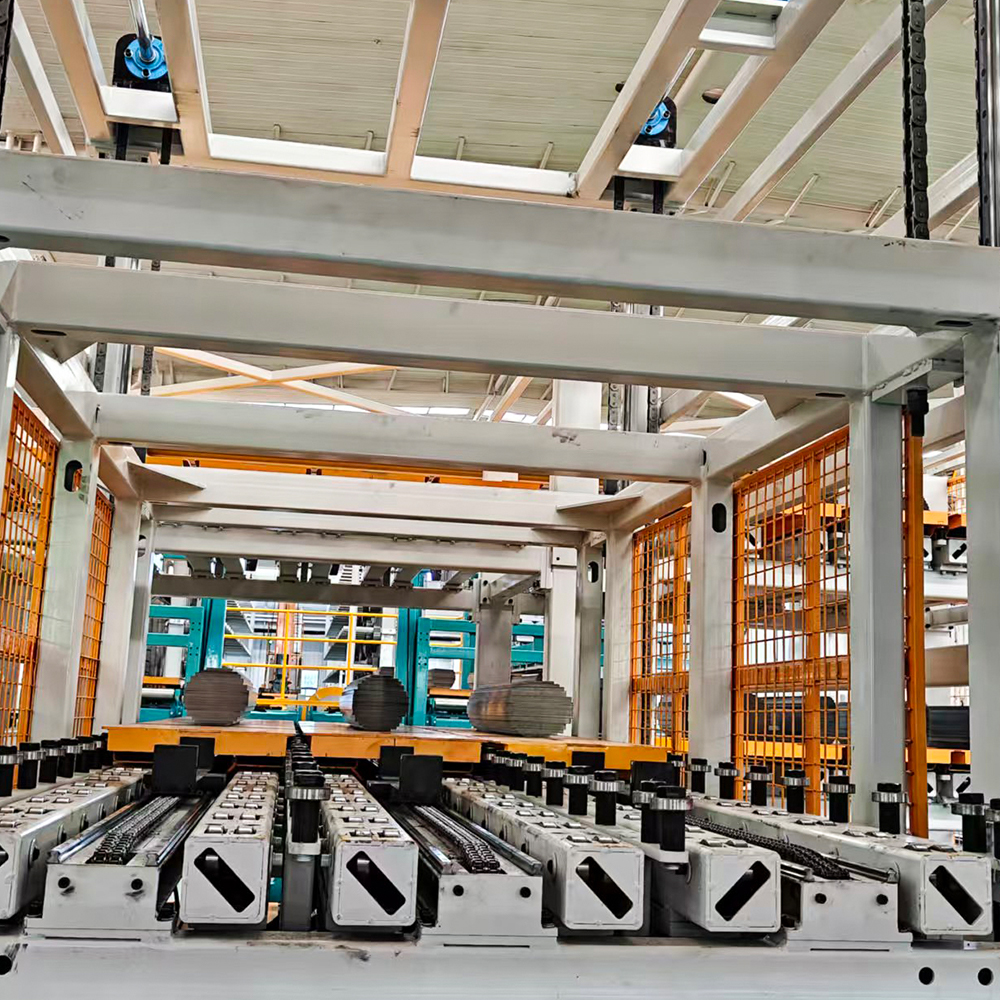

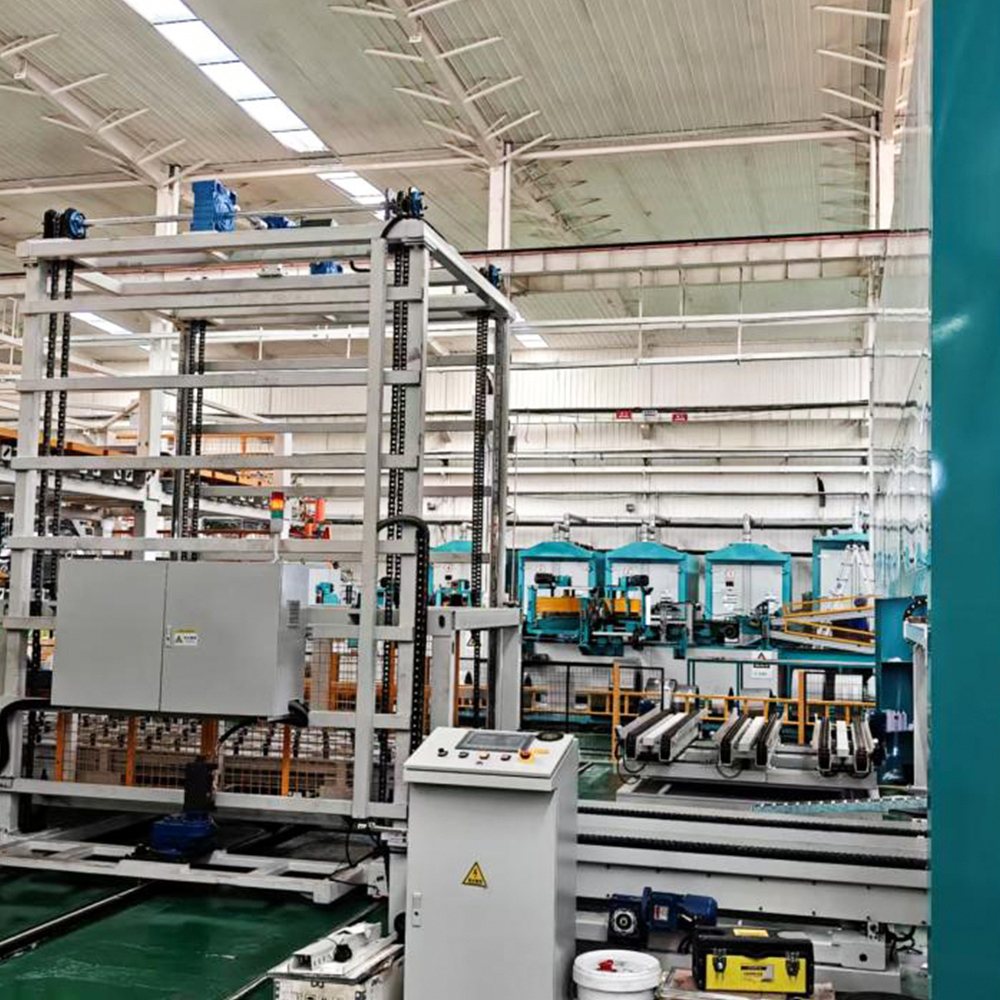

Definisi dan kedudukan: Modul ini berfungsi sebagai titik masuk bagi Talian tindanan teras pengubah luar talian LXD-260-2 . Tidak seperti sistem konvensional yang bergantung pada tong bahan atau kaset dengan tindanan pra-isih, peralatan ini menggunakan mekanisme jenis lajur yang bersambung secara langsung dengan keluaran garis ricih melintang. Helaian yang tidak ditebuk dihantar secara automatik dan didirikan ke dalam lajur menegak, mengekalkan urutan pemotongan yang tepat—keperluan kritikal untuk reka bentuk pusingan langkah.

Ciri fungsi teras: Penyumpan lajur menggabungkan lif dipacu servo yang mengekalkan ketinggian pengambilan helaian yang tetap, mengimbangi pengurangan ketinggian lajur apabila helaian digunakan. Cawan sedutan vakum dengan hujung sentuhan lembut menghalang tepi burring dan calar permukaan. Trek penentududukan khusus, dilengkapi dengan penderia berpandukan tepi, memastikan setiap helaian diempatkan ke tepi rujukan sebelum pemindahan. Sistem ini mengendalikan ketebalan kepingan antara 0.18mm hingga 0.35mm dan lebar sehingga 260mm (oleh itu sebutan "260"), dengan ketepatan susunan ±0.1mm setiap lapisan.

Senario aplikasi biasa: Modul ini amat berfaedah dalam persekitaran pengeluaran campuran tinggi, volum rendah di mana reka bentuk teras sering berubah. Oleh kerana sistem membaca resipi tindanan terus daripada sistem pelaksanaan pembuatan (MES), ia boleh bertukar antara teras E, teras U dan juga teras tiga fasa asimetri tanpa perubahan fizikal—hanya parameter perisian yang dilaraskan.

Kelebihan yang berbeza: Berbanding dengan penyusun yang diberi makan majalah, pendekatan jenis lajur menghapuskan keperluan untuk pra-penyusun dan pemindahan manual antara pemotongan dan penyusunan, mengurangkan storan perantaraan dan kerosakan pengendalian yang berkaitan. Ia juga menyokong operasi berterusan untuk anjakan lanjutan, kerana garis ricih melintang boleh menyuap bahan dalam masa nyata.

Penyepaduan keupayaan syarikat: Jiangsu Jingtianxia Electric Technology Co., Ltd. telah menyepadukan perisian pemantauan masa nyatanya sendiri ke dalam modul ini, membolehkan pengendali menggambarkan penggunaan helaian, kadar penolakan dan penjajaran penyuap melalui papan pemuka pusat.

• Spesifikasi utama: Lebar helaian 80–260mm, ketebalan 0.18–0.35mm, kelajuan susun sehingga 120 helai/minit.
• Penderia terbina dalam: Pengesan tepi fotoelektrik dwi dan transduser tekanan vakum untuk pengesanan kerosakan.
• Keserasian bahan: Keluli silikon berorientasikan bijian (gred M‑4 hingga M‑6) dan aloi amorfus kebolehtelapan tinggi.

2. Kedudukan Ketepatan dan Stesen Penjajaran

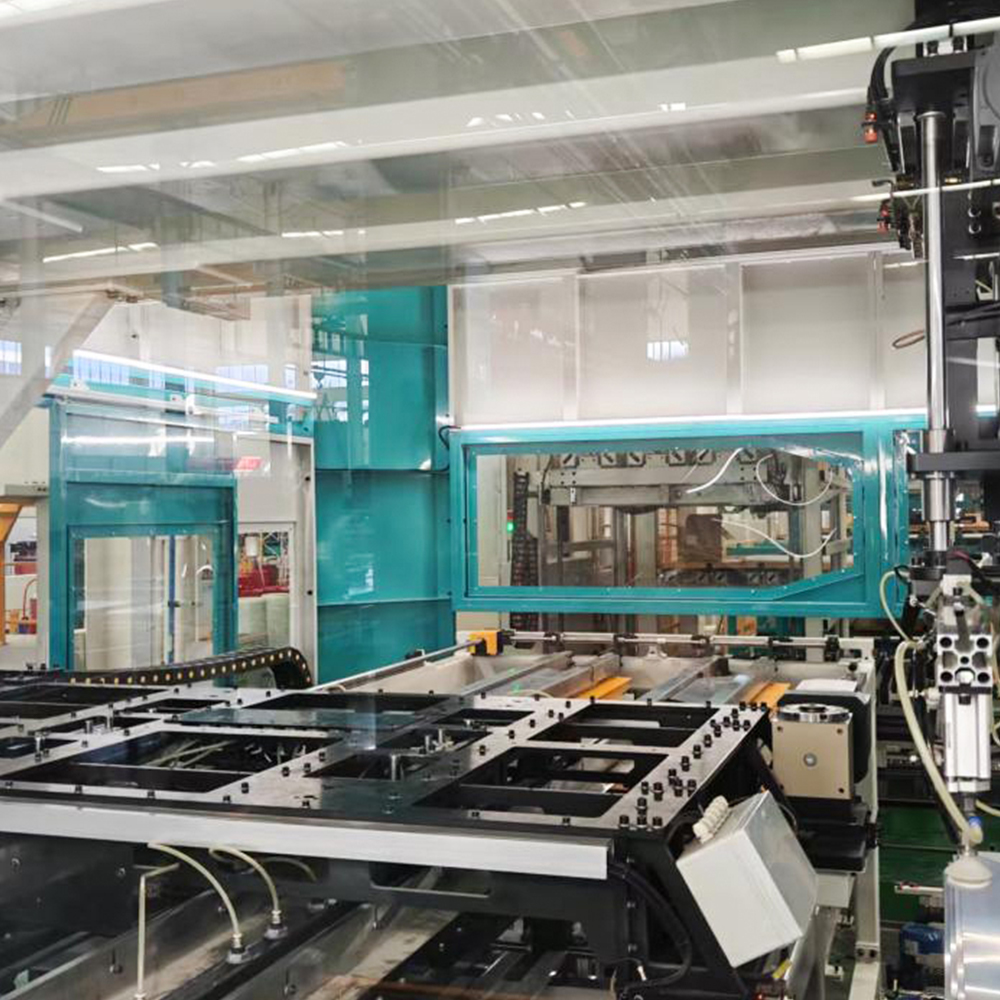

Definisi dan kedudukan: Selepas helaian dipilih daripada lajur, ia diangkut ke stesen penentududukan khusus—subsistem kritikal kedua bagi Talian tindanan teras pengubah luar talian LXD-260-2 . Stesen ini bertanggungjawab untuk membetulkan sebarang sisihan sudut atau translasi kecil yang diperkenalkan semasa pemindahan vakum, memastikan setiap laminasi sejajar dengan tindanan teras yang semakin meningkat.

Ciri fungsi teras: Stesen ini menggunakan strategi penjajaran dwi-peringkat. Mula-mula, satu set hentian mekanikal bermuatan spring menyorong perlahan helaian ke sudut rujukan tetap. Kedua, sistem bantuan penglihatan menangkap kontur helaian dan membandingkannya dengan model CAD nominal; jika percanggahan melebihi 0.05mm, sistem mencetuskan penolakan automatik sebelum helaian mencapai kepala tindanan. Maklum balas gelung tertutup ini penting untuk mengekalkan corak pusingan langkah, yang secara langsung mempengaruhi sifat magnet teras dan kehilangan tanpa beban.

Senario aplikasi biasa: Subsistem ini amat diperlukan untuk teras pengubah kuasa besar (≥ 100MVA) di mana ketidaksejajaran tahap mikron pun diterjemahkan kepada pembentukan titik panas dan peningkatan getaran. Ia adalah sama berharga untuk pengubah pengedaran, di mana kawalan jurang yang konsisten mengurangkan bunyi yang boleh didengar untuk memenuhi piawaian persekitaran bandar yang ketat.

Kelebihan yang berbeza: Walaupun banyak penumpuk luar talian yang bersaing bergantung semata-mata pada pra-penjajaran mekanikal, LXD‑260‑2 menggabungkan gelung penglihatan yang secara aktif membetulkan variasi burr ricih dan kelengkungan helaian—dua kecacatan biasa yang tidak dapat diimbangi oleh pengendalian manual. Ini menghasilkan teras yang lebih persegi dengan sambungan pusingan langkah yang lebih ketat, secara langsung mengurangkan arus pengujaan.

Penyepaduan keupayaan syarikat: Algoritma penglihatan telah dibangunkan secara dalaman oleh pasukan R&D di Jiangsu Jingtianxia Electric Technology Co., Ltd. , memanfaatkan pangkalan data meluas mereka tentang kecacatan laminasi yang dikumpul daripada pemasangan lapangan di seluruh Asia dan Eropah.

3. Menggerakkan Mekanisme Susun dengan Vakum End‑Effector

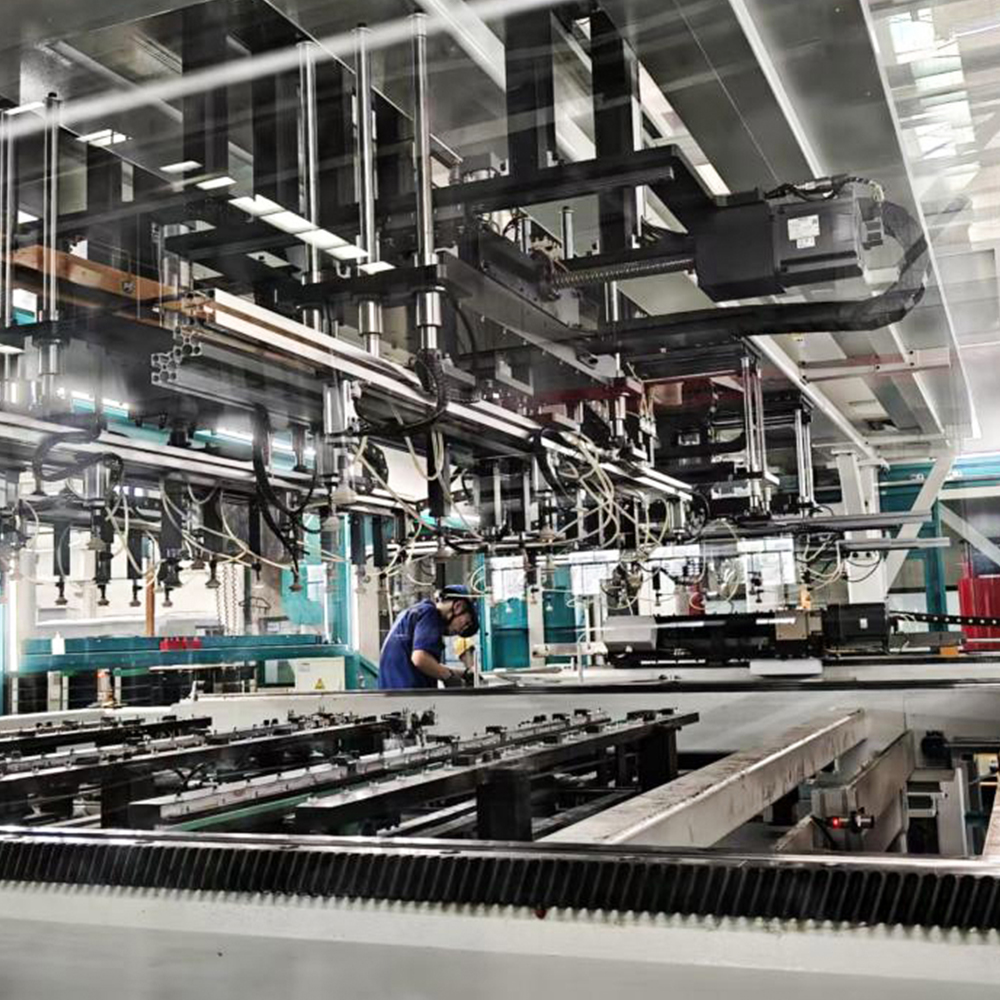

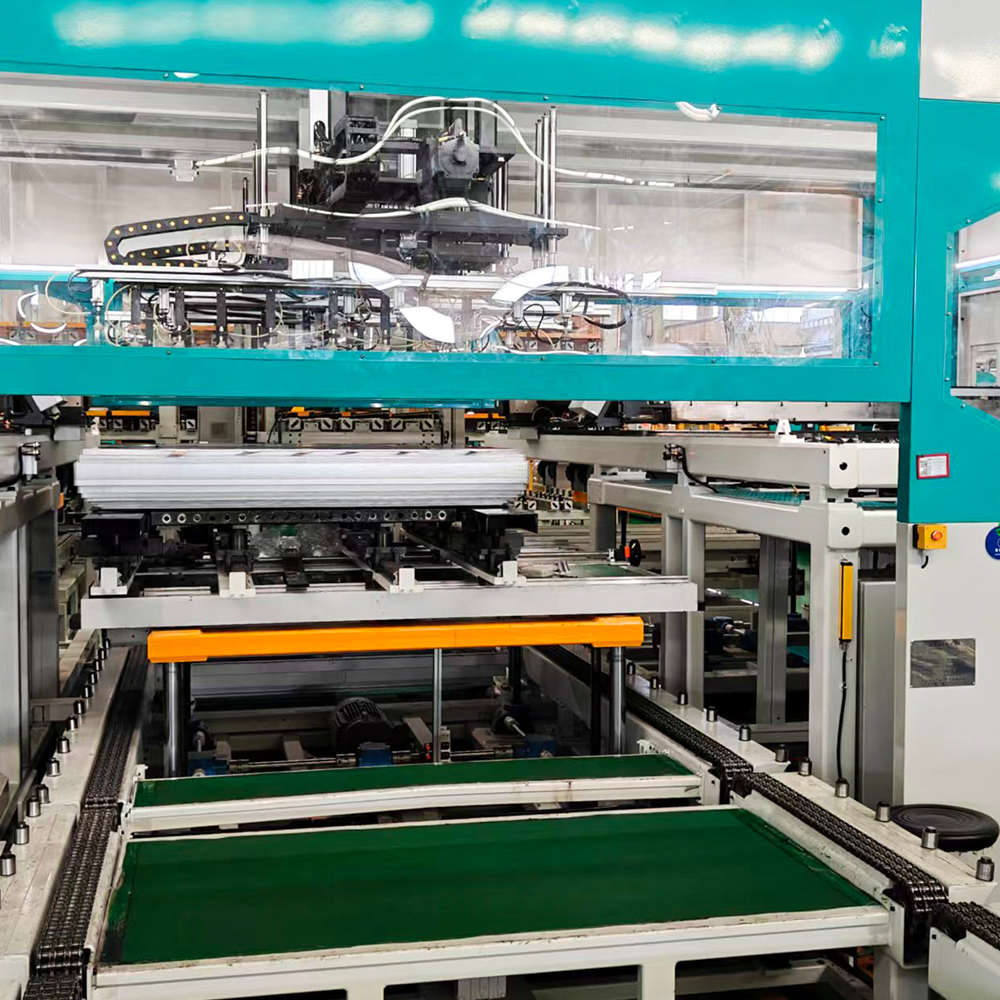

Definisi dan kedudukan: Ini adalah modul terakhir dan paling ketara bagi Talian tindanan teras pengubah luar talian LXD-260-2 . Ia terdiri daripada gerabak bergerak gaya gantri yang dilengkapi dengan kepala sedutan vakum berbilang zon yang memilih helaian yang dijajarkan daripada stesen penentududukan dan meletakkannya pada susunan teras yang semakin meningkat, mengikut urutan lapisan yang ditakrifkan oleh lukisan teras (cth., corak kuk dan kaki berselang-seli untuk teras tiga fasa).

Ciri fungsi teras: Kepala penyusun menggabungkan zon vakum bebas yang boleh diaktifkan secara terpilih untuk mengendalikan geometri laminasi yang berbeza—kaki tengah, kaki luar dan kuk—tanpa menukar perkakas. Penderia jarak laser secara berterusan mengukur ketinggian tindanan semasa dan melaraskan pendekatan paksi Z untuk mengekalkan jurang yang berterusan antara cawan sedutan dan helaian atas, mengelakkan kerosakan hentaman. Sistem pengesan daya bersepadu memastikan tekanan peletakan kekal dalam 5-10N setiap helaian, mengelakkan tekanan sisa yang akan merendahkan struktur domain magnet teras.

Senario aplikasi biasa: Modul ini sesuai untuk menghasilkan teras pengubah bertindan dengan panjang sehingga 6m dan lebar 3m, meliputi kedua-dua transformer tenggelam minyak dan jenis kering. Ia juga digunakan untuk teras reaktor di mana jurang udara berubah-ubah diperlukan—sistem boleh memasukkan pengatur jarak bukan magnet secara automatik antara lapisan tertentu.

Kelebihan yang berbeza: Tidak seperti penyusun berasaskan lengan robot yang sering bergelut dengan kepingan kuk yang berat, LXD‑260‑2 menggunakan gantri tegar dengan motor dwi linear, memberikan kekukuhan yang lebih tinggi dan pecutan yang lebih pantas. Ini diterjemahkan kepada masa kitaran yang lebih pendek untuk helaian besar (≈ 4saat setiap lapisan) sambil mengekalkan kebolehulangan peletakan sub‑milimeter. Selain itu, sifat luar talian sistem membolehkan kepala susun beroperasi secara tidak segerak dari garis pemotongan, menyahgandingkan kelajuan pengeluaran dan membolehkan pengurusan penimbal.

Penyepaduan keupayaan syarikat: Jiangsu Jingtianxia Electric Technology Co., Ltd. membekalkan modul ini dengan ciri penyelenggaraan ramalan—sistem mencatatkan arus motor, tekanan vakum dan data daya peletakan, yang dianalisis untuk meramalkan haus pada cawan sedutan dan galas rel panduan, meminimumkan masa henti yang tidak dirancang.

1. Urutan susun langkah demi langkah: Muat turun resipi → suapan lajur → pengambilan satu helaian → kedudukan tepi → pemeriksaan penglihatan → pemindahan vakum → Pendaratan lembut paksi Z → pengesahan tekanan → lapisan seterusnya.
2. Kawalan lapisan penyesuaian: Sistem melaraskan secara automatik untuk variasi ketebalan helaian dengan mengira semula ketinggian tindanan selepas setiap 50 lapisan.

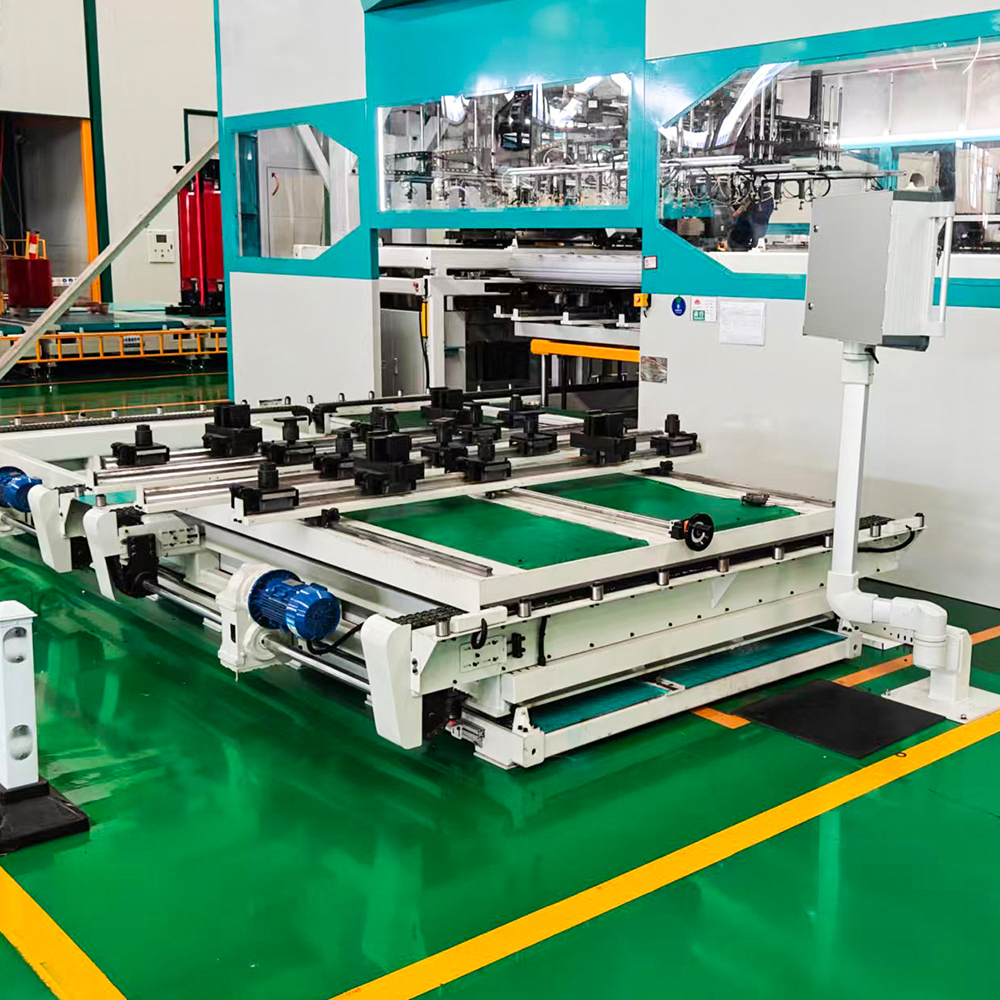

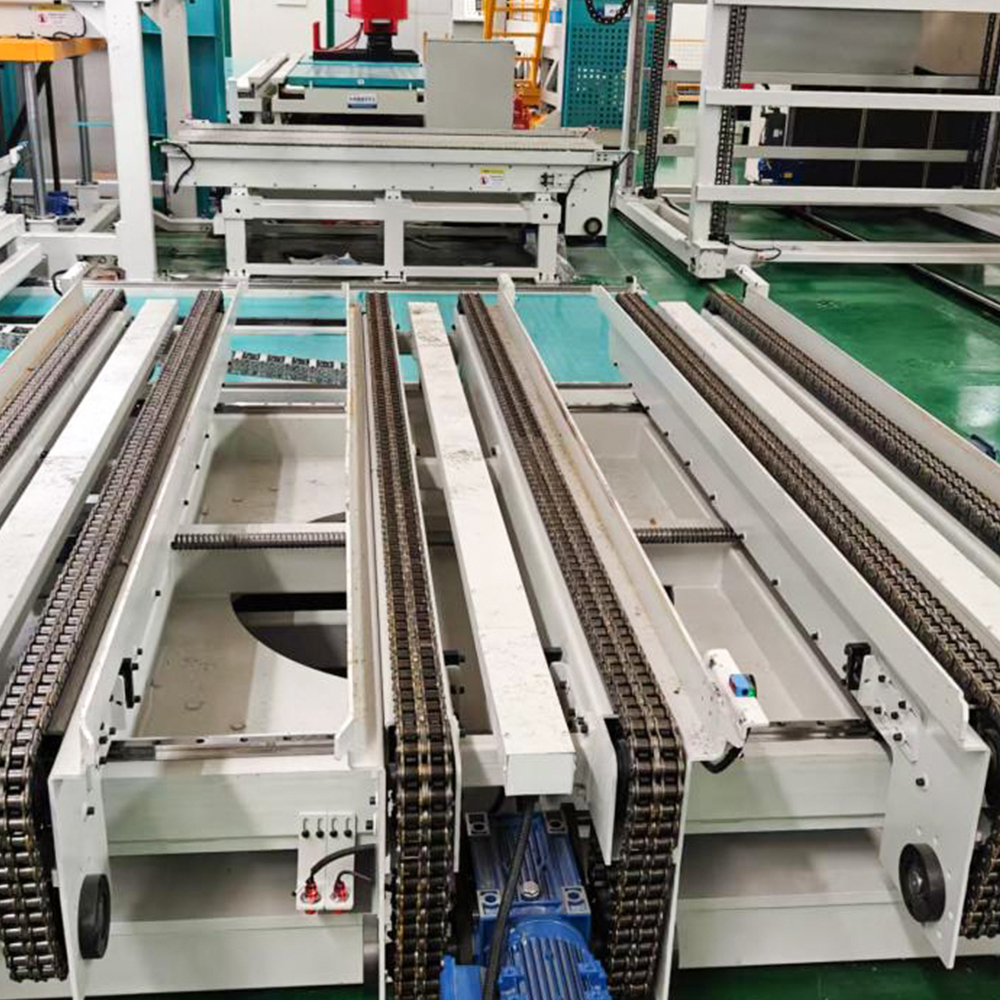

3. Isyarat akhir tindanan: Setelah teras mencapai bilangan lapisan sasaran, sistem mencetuskan penghantar untuk mengalihkan timbunan siap ke stesen banding.

4. Kawalan Bersepadu dan Sistem Pengurusan Data

Manakala tiga modul mekanikal melaksanakan susunan fizikal, kecerdasan Talian tindanan teras pengubah luar talian LXD-260-2 berada dalam PLC berasaskan Siemens dan perisian HMI proprietarinya. Lapisan kawalan ini menguruskan penyimpanan resipi (sehingga 1,000 reka bentuk teras), menjejaki asal setiap helaian daripada garisan ricih dan menjana log pengeluaran terperinci untuk kebolehkesanan kualiti. Ia juga antara muka dengan sistem ERP pelanggan untuk penjadualan pengeluaran dan pengurusan inventori.

Penyepaduan digital ini ialah pembeza utama: sistem boleh menyusun semula lapisan secara automatik jika helaian yang rosak ditolak, memastikan teras akhir sentiasa memenuhi kiraan laminasi yang diperlukan dan corak pusingan langkah. Diagnostik jauh didayakan melalui gerbang selamat, membenarkan Jiangsu Jingtianxia Electric Technology Co., Ltd. jurutera sokongan untuk membantu menyelesaikan masalah tanpa lawatan di tapak—ciri yang sangat dihargai oleh pelanggan luar negara.
