Bagaimanakah Sistem Susun Teras Berfungsi?

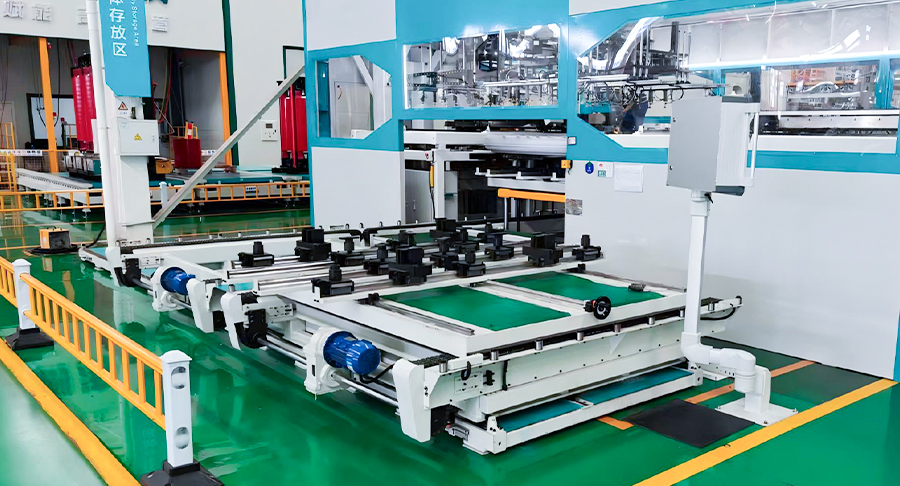

Dalam pembuatan peralatan elektrik moden, ketepatan dan kecekapan pengeluaran pengubah dan teras motor secara langsung menentukan prestasi, kebolehpercayaan dan keberkesanan kos produk akhir. Di tengah-tengah proses pengeluaran ini terletak susun teras & talian pemasangan , penyepaduan canggih pengendalian mekanikal, pemeriksaan optikal dan sistem kawalan automatik. Artikel ini memberikan penjelasan teknikal yang komprehensif tentang cara sistem susun teras beroperasi, memecahkan prinsip terasnya, modul peralatan utama dan peranan kritikal yang dimainkannya dalam pembuatan industri berskala besar.

1. Prinsip Asas Susunan Teras

A susun teras & talian pemasangan sistem direka bentuk untuk mengubah kepingan nipis keluli elektrik individu—biasanya dikenali sebagai laminasi—kepada teras berlamina yang padat dan tepat dari segi dimensi. Cabaran asas ialah setiap laminasi mesti disusun dalam urutan dan orientasi yang tepat untuk meminimumkan kehilangan arus pusar dan memastikan keseragaman fluks magnet. Sistem ini biasanya bermula dengan a susun teras & talian pemasangan unit suapan yang menerima laminasi pra-potong atau celah daripada mesin pemotong melintang. Laminasi ini kemudiannya dihantar ke stesen susun di mana lengan robotik atau unit pilih-dan-tempat yang dipacu servo mengendalikan setiap helaian.

Kitaran kerja sistem biasa boleh dipecahkan kepada empat fasa berurutan: penyusuan, pengesanan orientasi, susun dan penyatuan. Semasa fasa penyusuan, laminasi diasingkan dan diselaraskan menggunakan pengumpan getaran atau tali pinggang penghantar. Dalam fasa pengesanan orientasi, penderia optik atau kamera penglihatan mesin mengenal pasti bahagian burr, kedudukan takuk dan sebarang kecacatan permukaan. Fasa menyusun melibatkan penempatan tepat setiap laminasi pada timbunan yang semakin meningkat, selalunya menggunakan pencengkam vakum untuk mengelakkan bahan tercalar. Akhir sekali, fasa penyatuan menggunakan kimpalan, saling mengunci, atau ikatan pelekat untuk mengamankan tindanan menjadi satu unit tegar tunggal. Keseluruhan aliran kerja ini diatur oleh pengawal logik boleh atur cara (PLC) yang menyegerakkan semua bahagian bergerak dengan ketepatan tahap mikron.

2. Modul Peralatan Teras dan Fungsinya

Untuk memahami bagaimana sistem susun teras berfungsi , adalah penting untuk memeriksa modul utamanya. Setiap modul menyumbang fungsi tertentu, dan penyepaduan lancar mereka mentakrifkan keseluruhan prestasi sistem. Di bawah ialah pecahan empat modul utama yang terdapat dalam moden susun teras & talian pemasangan :

• Modul Pemakanan dan Singulasi: Unit ini menerima laminasi pukal daripada majalah atau tali pinggang penghantar. Ia menggunakan peniup udara dan pemisah mekanikal untuk memastikan hanya satu laminasi pada satu masa memasuki kawasan susun. Kadar penyusuan berkelajuan tinggi boleh mencecah sehingga 60 keping seminit, bergantung pada ketebalan dan saiz laminasi.
• Modul Penglihatan dan Pemeriksaan: Dilengkapi dengan kamera resolusi tinggi dan lampu latar, modul ini menyemak setiap laminasi untuk toleransi dimensi, ketinggian burr dan kerataan permukaan. Sebarang laminasi yang gagal dalam pemeriksaan ditolak secara automatik ke dalam tong yang berasingan, menghalang kecacatan daripada merebak ke teras akhir.
• Modul Susun dan Kedudukan: Ini adalah teras sistem. Gantry dipacu servo atau robot SCARA memilih setiap laminasi yang diperiksa dan meletakkannya pada lekapan susun. Lekapan selalunya termasuk pin panduan yang sepadan dengan lubang dalam laminasi, memastikan penjajaran putaran. Untuk teras pengubah dengan berbilang kaki, sistem mungkin menyusun setiap kaki secara berasingan sebelum menyambungkannya.
• Modul Penyatuan dan Lentingan: Setelah ketinggian tindanan sasaran (diukur mengikut kiraan lapisan atau sensor ketinggian optik) dicapai, modul menggunakan salah satu daripada tiga kaedah penyatuan: kimpalan TIG pada berbilang titik, saling mengunci mekanikal menggunakan tanda tebuk atau pengawetan pelekat dengan ikatan UV atau haba. Teras siap kemudiannya dikeluarkan ke penghantar keluar untuk pemprosesan atau pembungkusan selanjutnya.

Penyelarasan antara modul ini adalah penting. Sebagai contoh, jika modul penglihatan mengesan laminasi tidak sejajar, modul tindanan mesti melaraskan trajektori peletakannya dalam masa nyata. Pengeluar terkemuka seperti Jiangsu Jingtianxia Electric Technology Co., Ltd. telah membangunkan algoritma perisian proprietari yang membolehkan kawalan penyesuaian sedemikian, menjadikan mereka susun teras & talian pemasangan terutamanya teguh untuk campuran tinggi, persekitaran pengeluaran volum rendah.

3. Klasifikasi Sistem Susunan Teras

Berdasarkan konfigurasi dan aplikasi, susun teras & talian pemasangan boleh dibahagikan kepada tiga kategori besar. Setiap kategori menyediakan keperluan pengeluaran yang berbeza, daripada pengeluaran besar-besaran berkelajuan tinggi kepada prototaip fleksibel. Subseksyen berikut menyediakan analisis mendalam bagi setiap jenis.

3.1 Sistem Susun Bersepadu Dalam Talian

Sistem bersepadu dalam talian disambungkan terus ke garisan pemotongan hulu atau melintang. Sebaik sahaja laminasi dipotong, ia segera dimasukkan ke dalam unit susun tanpa penyimpanan perantaraan. Reka bentuk ini meminimumkan pengendalian bahan dan mengurangkan risiko kerosakan tepi. Ciri penentu sistem dalam talian ialah kelajuan penyegerakannya—ia beroperasi pada kadar kitaran yang sama seperti mesin pemotong, biasanya antara 40 dan 80 pukulan seminit. Ciri teknikal mereka termasuk tindanan dwi-kepala untuk penempatan serentak dua laminasi, pemantauan ketebalan masa nyata menggunakan penderia laser, dan pertukaran alatan automatik untuk lebar teras yang berbeza.

Aplikasi biasa untuk sistem dalam talian ialah pengeluaran berskala besar teras pengubah pengedaran dan pemegun motor kenderaan elektrik, di mana kualiti yang konsisten dan daya pemprosesan tinggi adalah yang terpenting. Kelebihan utama berbanding sistem luar talian ialah penghapusan storan penimbal, yang menjimatkan ruang lantai dan mengurangkan inventori kerja dalam proses. Selain itu, sistem dalam talian boleh mengesan kecacatan pemotongan serta-merta, membolehkan maklum balas segera kepada unit pemotongan. Jiangsu Jingtianxia Electric Technology Co., Ltd. menawarkan penyelesaian dalam talian yang menggabungkan antara muka pergudangan bengkel pintar, membolehkan pertukaran data yang lancar dengan sistem perancangan sumber perusahaan (ERP). Penyepaduan ini memastikan bahawa setiap kelompok teras boleh dikesan daripada bahan mentah kepada barang siap.

3.2 Sistem Susun Kendiri Luar Talian

Sistem kendiri luar talian beroperasi secara bebas daripada proses pemotongan. Laminasi terlebih dahulu dipotong, disusun ke dalam majalah, dan kemudian diangkut ke stesen susun. Penyahgandingan ini membolehkan perancang pengeluaran menjalankan garis pemotongan pada kecekapan maksimum manakala garisan susun mengendalikan jenis teras yang berbeza secara selari. Pendekatan luar talian amat sesuai untuk persekitaran kedai kerja di mana saiz pesanan adalah kecil tetapi berbeza dengan ketara dalam geometri teras. Komponen penting sistem luar talian ialah penukar majalah automatik, yang boleh memuatkan sehingga 12 jenis laminasi berbeza dan bertukar antara mereka dalam beberapa minit.

Dari segi teknologi, sistem luar talian selalunya menggabungkan sistem penglihatan yang lebih maju kerana laminasi mungkin telah disimpan selama berjam-jam atau hari, mengumpul habuk atau pengoksidaan kecil. Oleh itu, modul penglihatan dalam sistem luar talian termasuk berus pembersih tambahan dan penyingkiran statik. Kaedah penyatuan adalah serupa dengan sistem dalam talian, tetapi sistem luar talian kerap menggunakan ikatan pelekat dan bukannya kimpalan kerana pelekat membolehkan pengagihan tegasan yang lebih baik dalam teras dengan geometri pusingan langkah yang kompleks. Bagi pengeluar yang ingin menaik taraf daripada tindanan manual, sistem kendiri luar talian menawarkan pelaburan awal yang lebih rendah dan penyepaduan yang lebih mudah dengan peralatan pengendalian bahan sedia ada. Jiangsu Jingtianxia Electric Technology Co., Ltd. menyediakan platform luar talian modular yang boleh dikonfigurasikan sama ada dengan operasi tindanan tunggal atau dwi-tindanan, memberikan pelanggan fleksibiliti untuk skala pengeluaran apabila permintaan meningkat.

3.3 Sistem Susun Turret Rotary

Sistem turet berputar mewakili kemajuan terkini dalam susun teras & talian pemasangan teknologi. Daripada satu lekapan susun pegun tunggal, sistem ini menggunakan turet berputar yang memegang berbilang palet susun. Semasa satu palet sedang diisi dengan laminasi, palet lain mengalami penyatuan dan lentingan, dan palet ketiga sedang disediakan untuk kumpulan seterusnya. Pemprosesan selari ini secara mendadak mengurangkan masa terbiar dan meningkatkan daya pengeluaran keseluruhan sehingga 40% berbanding reka bentuk stesen tunggal.

Mekanisme turet didorong oleh motor tork pemacu terus yang memberikan putaran yang sangat lancar dan kedudukan sudut yang tepat. Setiap palet dilengkapi dengan set pin panduan dan mekanisme pengapitnya sendiri, membolehkan sistem bertukar antara saiz teras yang berbeza tanpa campur tangan manual. Sistem turet berputar sesuai untuk pengeluaran teras piawai volum tinggi, seperti yang digunakan dalam transformer dan induktor pengedaran kecil. Jejak kompak mereka juga menjadikannya menarik untuk kilang dengan ruang lantai yang terhad. Jiangsu Jingtianxia Electric Technology Co., Ltd. telah berjaya menggunakan sistem turet berputar di beberapa tapak pelanggan, mencapai kadar kecacatan di bawah 0.2% dan keberkesanan peralatan keseluruhan (OEE) melebihi 85%.

Untuk meringkaskan langkah operasi merentas ketiga-tiga jenis sistem, senarai tertib berikut menggariskan prosedur generik untuk kitaran tindanan biasa:

1. Pemuatan bahan: Laminasi dimuatkan ke dalam majalah penyuap atau terus disuap dari garis pemotongan.
2. Singulasi dan orientasi: Setiap laminasi diasingkan, diselaraskan, dan bahagian burrnya dikesan melalui penglihatan.
3. penempatan: Robot atau gantri memilih laminasi dan meletakkannya pada palet susun dengan ketepatan tahap mikron.
4. Pengiraan lapisan dan pengesahan ketinggian: Sistem mengira setiap lapisan dan menyemak ketinggian tindanan yang semakin meningkat terhadap sasaran.
5. Penyatuan: Setelah sasaran dicapai, sistem mengimpal, saling mengunci atau mengikat timbunan menjadi teras pepejal.
6. Pelepasan dan pengangkutan: Teras siap dikeluarkan ke penghantar untuk pemprosesan hiliran atau pembungkusan.

4. Integrasi dengan Pembuatan Pintar

moden susun teras & talian pemasangan bukan lagi mesin terpencil; ia adalah nod penting dalam ekosistem kilang pintar yang lebih luas. Melalui Industrial Internet of Things (IIoT), sistem ini secara berterusan menghantar data pada masa kitaran, kadar kecacatan dan haus boleh guna kepada sistem pelaksanaan pembuatan pusat (MES). Pendekatan dipacu data ini membolehkan penyelenggaraan ramalan, mengurangkan masa henti yang tidak dirancang sebanyak 30%. Sebagai contoh, Jiangsu Jingtianxia Electric Technology Co., Ltd. telah menggabungkan sistem pergudangan bengkel pintar dan barisan pengeluaran logistik automatik yang bersambung terus dengan peralatan susun mereka, mewujudkan aliran bahan automatik sepenuhnya daripada gegelung keluli mentah kepada teras pengubah siap.

Tambahan pula, sistem lanjutan kini termasuk algoritma pembelajaran kendiri yang melaraskan parameter susun berdasarkan prestasi sejarah. Jika kumpulan laminasi tertentu menunjukkan variasi burr yang lebih tinggi, sistem secara automatik boleh mengurangkan kelajuan peletakan untuk mengekalkan ketepatan. Tahap kebolehsuaian ini amat berharga di kawasan yang mempunyai kualiti bahan mentah yang berbeza-beza. Dengan menggabungkan mekanik ketepatan dengan perisian pintar, Jiangsu Jingtianxia Electric Technology Co., Ltd. terus menolak sempadan apa susun teras & talian pemasangan boleh mencapai, memberikan penyelesaian sokongan sehenti yang merangkumi segala-galanya daripada pemotongan melintang teras kepada pemasangan akhir.

Soalan Lazim

S1: Apakah perbezaan utama antara sistem susun dalam talian dan luar talian?

Sistem dalam talian disambungkan terus ke garis pemotongan dan beroperasi pada kelajuan yang sama, menjadikannya ideal untuk pengeluaran berterusan volum tinggi. Sistem luar talian beroperasi secara bebas, membolehkan lebih fleksibiliti dalam mengendalikan saiz teras dan geometri yang berbeza, yang sesuai dengan persekitaran kedai kerja atau volum rendah, campuran tinggi.

S2: Bagaimanakah sistem turet berputar meningkatkan produktiviti berbanding sistem satu stesen?

Sistem turet berputar menggunakan pelbagai palet pada mekanisme berputar. Semasa satu palet sedang diisi, satu lagi sedang menjalani penyatuan dan satu lagi sedang dikeluarkan atau disediakan. Aliran kerja selari ini menghapuskan masa menunggu antara kitaran, meningkatkan daya pengeluaran keseluruhan sehingga 40% tanpa mengorbankan ketepatan tindanan.

S3: Apakah kaedah penyatuan yang biasa digunakan dalam susunan teras & barisan pemasangan, dan yang manakah terbaik?

Tiga kaedah utama ialah kimpalan TIG, saling mengunci mekanikal, dan ikatan pelekat. Kimpalan menawarkan kekuatan mekanikal yang tinggi, saling mengunci adalah paling pantas dan tidak memerlukan bahan habis pakai, dan ikatan pelekat memberikan prestasi magnet yang lebih baik dengan mengurangkan tekanan dalaman. Pilihan terbaik bergantung pada aplikasi teras—kimpalan untuk pengubah kuasa besar, saling mengunci untuk motor yang dihasilkan secara besar-besaran, dan pelekat untuk reka bentuk kecekapan tinggi dengan sambungan pusingan langkah.

S4: Bagaimanakah Jiangsu Jingtianxia Electric Technology Co., Ltd. memastikan kawalan kualiti merentas sistem susunnya?

Jiangsu Jingtianxia menyepadukan pemeriksaan penglihatan berbilang peringkat, pemantauan ketebalan masa nyata, dan penolakan automatik terhadap laminasi yang rosak. Sistem mereka juga menyalurkan data pengeluaran ke dalam platform MES, membolehkan kebolehkesanan penuh dan kawalan proses statistik. Dengan lebih 46 bakat teknikal profesional, syarikat itu mengekalkan protokol ujian yang ketat untuk setiap sistem sebelum penghantaran, memastikan prestasi yang konsisten dalam kemudahan pelanggan.

S5: Bolehkah sistem susun teras mengendalikan bahan laminasi yang berbeza, seperti keluli amorf atau keluli silikon?

Ya, sistem moden direka bentuk dengan tekanan pencengkam boleh laras, kelajuan suapan berubah-ubah, dan algoritma penglihatan boleh disesuaikan untuk menampung pelbagai jenis bahan. Keluli amorfus, yang lebih nipis dan lebih rapuh, memerlukan pengendalian yang lebih lembut dan selalunya mendapat manfaat daripada ikatan pelekat dan bukannya kimpalan. Jiangsu Jingtianxia menawarkan konfigurasi yang disesuaikan untuk memadankan ciri bahan tertentu.

S6: Apakah pulangan pelaburan (ROI) biasa untuk mengautomasikan proses penyusunan teras manual?

Walaupun ROI tepat berbeza mengikut volum pengeluaran, kebanyakan pengeluar melihat bayaran balik dalam tempoh 18 hingga 24 bulan. Automasi mengurangkan kos buruh, menghapuskan kesilapan manusia, meningkatkan daya pengeluaran dan meningkatkan hasil bahan. Selain itu, sistem automatik membolehkan operasi 24/7, yang mempercepatkan lagi ROI untuk barisan produk permintaan tinggi.
