Apakah tujuan teras pengubah?

Di tengah-tengah setiap sistem kuasa elektrik terdapat komponen yang kelihatan mudah tetapi sangat kritikal: litar magnet yang menyalurkan dan mengehadkan fluks elektromagnet. Apabila jurutera dan pakar perolehan bertanya "apakah tujuan teras pengubah?" , jawapannya melangkaui fizik asas. The teras pengubah berfungsi sebagai sistem saraf pusat penukaran voltan, membolehkan pemindahan tenaga yang cekap dari belitan primer ke sekunder sambil meminimumkan kehilangan parasit. Tanpa laluan magnet yang direka dengan baik, rangkaian arus ulang-alik moden akan mengalami ketidakcekapan yang melarang, pemanasan berlebihan dan peraturan voltan yang tidak stabil. Artikel ini menyediakan peperiksaan yang komprehensif dan berorientasikan aplikasi teras pengubah , klasifikasi bahan mereka, varian struktur dan peranan kritikal yang mereka mainkan dalam infrastruktur kuasa kontemporari—daripada pencawang skala utiliti kepada lantai kilang pintar.

1. Teras Transformer Jenis Teras: Kuda Kerja Konvensional

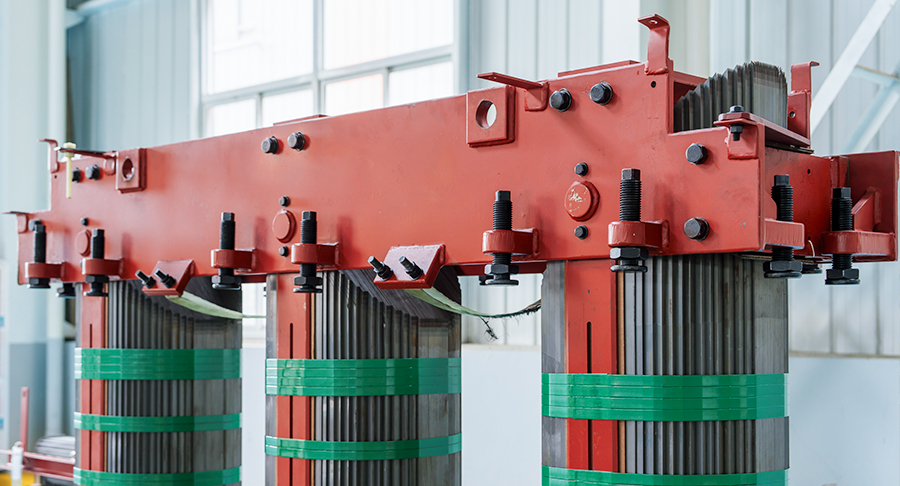

Konfigurasi jenis teras mewakili seni bina yang paling banyak digunakan dalam aplikasi kuasa sederhana dan besar. Dalam reka bentuk ini, litar magnet terdiri daripada dua anggota menegak (kaki) yang disambungkan oleh kuk atas dan bawah, dengan lilitan primer dan sekunder dililit pada setiap anggota. Tujuan asas ini teras pengubah adalah untuk menyediakan laluan keengganan rendah untuk fluks magnet, memastikan bahawa sebahagian besar daya magnetomotif yang dihasilkan oleh pautan belitan primer dengan belitan sekunder. Teras pengubah jenis teras lazimnya dibina daripada laminasi keluli silikon berorientasikan bijian (CRGO), yang mempamerkan kebolehtelapan magnet yang luar biasa sepanjang arah gelek, secara langsung mengurangkan arus pengujaan dan kehilangan tanpa beban.

Dari sudut teknikal, reka bentuk jenis teras menawarkan kelebihan yang berbeza dari segi kebolehcapaian penggulungan dan kecekapan penyejukan. Oleh kerana belitan diagihkan ke atas dua anggota badan yang berasingan, pelesapan haba lebih seragam, membolehkan ketumpatan kuasa yang lebih tinggi tanpa melebihi had terma. Aplikasi biasa termasuk pengubah langkah naik dalam ladang tenaga boleh diperbaharui, pengubah pengedaran industri yang dinilai daripada 500 kVA kepada 50 MVA, dan pengubah cengkaman untuk sistem kereta api. Berbanding dengan alternatif jenis shell, jenis teras teras pengubah menunjukkan keupayaan tahan litar pintas yang unggul disebabkan oleh pengagihan fluks simetri, yang meminimumkan tegasan mekanikal pada belitan semasa keadaan kerosakan.

Rangkaian komprehensif kami teras pengubah meliputi kedua-dua geometri jenis teras standard dan tersuai, dengan ketebalan laminasi antara 0.23 mm hingga 0.35 mm untuk mengimbangi prestasi kehilangan dan kebolehkilangan. Jiangsu Jingtianxia Electric Technology Co., Ltd. telah memperhalusi barisan pengeluaran jenis terasnya untuk mencapai faktor penyusunan melebihi 97%, memastikan keratan rentas magnet yang berkesan sepadan dengan nilai reka bentuk teori. Dengan lebih daripada 46 bakat teknikal profesional dalam kakitangan, syarikat itu menggunakan teknik laser-scribing termaju untuk mengurangkan kerugian penghalusan domain, menyampaikan teras yang secara konsisten memenuhi atau melebihi piawaian IEC dan IEEE.

Spesifikasi Utama untuk Reka Bentuk Jenis Teras

• Julat kuasa biasa: 500 kVA – 50 MVA
• Ketumpatan fluks: 1.5 – 1.7 T (bahan CRGO)
• Pengurangan kehilangan tanpa beban: 15–20% lebih rendah daripada teras canai panas konvensional
• Kaedah penyejukan: Minyak/udara semulajadi atau peredaran minyak paksa
• Diutamakan untuk: Rangkaian pengedaran, ladang angin luar pesisir, industri berat

2. Teras Transformer Jenis Shell: Memaksimumkan Pengekalan Fluks

Berbeza dengan susun atur jenis teras, jenis shell teras pengubah kelilingi belitan dengan bahan magnet pada semua sisi, dengan berkesan "menutup" gegelung dalam litar besi. Konfigurasi ini menampilkan anggota tengah yang membawa fluks utama, dengan dua laluan kembali (anggota luar) yang memberikan keengganan yang sangat rendah. Tujuan utama tetap sama—untuk membimbing dan menumpukan fluks magnet—tetapi geometri jenis cangkerang mencapai reaktans kebocoran yang jauh lebih rendah dan peraturan voltan yang lebih baik di bawah beban berat. Ini teras pengubah amat dihargai dalam aplikasi arus tinggi, voltan rendah seperti pengubah relau, pengubah penerus untuk loji elektrolisis dan sistem UPS berskala besar.

Keutuhan struktur reka bentuk jenis cangkerang membolehkan kekuatan mekanikal yang lebih besar, menjadikannya sesuai untuk pemasangan di mana daya litar pintas adalah melampau. Selain itu, kerana fluks membahagi secara simetri antara dua anggota luar, ketidakseimbangan magnet bersih diminimumkan, mengurangkan bunyi yang boleh didengar dan kehilangan sesat dalam struktur logam bersebelahan. Walau bagaimanapun, prestasi ini datang dengan kos peningkatan penggunaan bahan dan susun lapis laminasi yang lebih kompleks, yang meningkatkan perbelanjaan pembuatan keseluruhan. Untuk aplikasi kritikal misi yang kebolehpercayaan dan kestabilan voltan adalah yang utama, jenis shell teras pengubah kekal sebagai pilihan pilihan walaupun pelaburan pendahuluan yang lebih tinggi.

Jiangsu Jingtianxia Electric Technology Co., Ltd. menangani cabaran pembuatan ini melalui peralatan susun automatik proprietari dan sistem pemotongan ketepatannya. Pengeluaran teras jenis cangkerang syarikat menggunakan sendi pusingan langkah dan sudut miter untuk mengurangkan keengganan sendi, mencapai kerugian teras yang 8–12% lebih rendah daripada pembinaan pusingan punggung konvensional. Dengan menyepadukan sistem pergudangan bengkel pintar dengan pemantauan kualiti masa nyata, Jiangsu Jingtianxia memastikan setiap teras jenis cangkerang meninggalkan kilang dengan kebolehtelapan yang konsisten dan toleransi mekanikal, menyokong pelanggan global dalam industri yang terdiri daripada peleburan aluminium kepada kuasa sandaran pusat data.

Ciri Khas Teras Jenis Shell

1. Kekuatan litar pintas yang unggul kerana sokongan belitan tertutup sepenuhnya
2. Reaktans kebocoran yang lebih rendah (biasanya 5–8% berbanding 10–15% untuk jenis teras)
3. Mengurangkan medan magnet sesat, membolehkan jarak yang lebih rapat antara fasa
4. Kos bahan yang lebih tinggi tetapi hayat perkhidmatan yang lebih lama dalam persekitaran operasi yang keras
5. Lazimnya ditentukan untuk proses elektrokimia dan pemacu daya tarikan berat

3. Teras Pengubah Logam Amorfus: Sempadan Kecekapan Generasi Seterusnya

Aloi logam amorfus, sering dirujuk sebagai gelas logam, mewakili anjakan paradigma dalam kejuruteraan bahan magnetik. Tidak seperti keluli silikon kristal konvensional, ini teras pengubah dihasilkan melalui pemejalan cepat (pelindapkejutan) daripada keadaan cair, menghasilkan struktur atom bukan kristal yang mempamerkan daya paksaan yang sangat rendah dan hampir sifar magnetostriction. Tujuan utama menggunakan logam amorf untuk teras pengubah adalah untuk mengurangkan kerugian tanpa beban secara drastik—biasanya sebanyak 60–70% berbanding keluli CRGO premium—sambil mengekalkan tahap ketumpatan fluks yang setanding (sekitar 1.35–1.45 T). Ini menjadikan teras amorfus sangat menarik untuk pengubah pengedaran yang beroperasi dalam keadaan beban ringan untuk tempoh yang lama, seperti dalam grid kediaman dan projek elektrifikasi luar bandar.

Dari perspektif pembuatan, logam amorf memberikan cabaran unik: bahannya sangat nipis (kira-kira 0.025 mm) dan terkenal rapuh, memerlukan peralatan pemotongan dan susun khusus untuk mengelakkan keretakan mikro yang merendahkan prestasi magnet. Tambahan pula, ketumpatan fluks tepu lebih rendah daripada CRGO, memerlukan keratan rentas teras yang lebih besar untuk penarafan kuasa yang sama. Walaupun terdapat kelemahan ini, penjimatan kos kitaran hayat daripada pengurangan kehilangan tenaga sering melebihi premium awal, terutamanya di kawasan yang mempunyai tarif elektrik yang tinggi atau mandat pengurangan karbon yang ketat. Maju teras pengubah diperbuat daripada aloi amorfus semakin dinyatakan untuk projek bangunan hijau, hab pengecasan kenderaan elektrik dan mikrogrid pintar di mana setiap watt-jam dikira.

Jiangsu Jingtianxia Electric Technology Co., Ltd. telah membangunkan talian pemprosesan khusus untuk teras logam amorf, menggabungkan protokol ricih tekanan rendah dan penyepuhlindapan yang mengekalkan sifat magnet unik bahan. Pasukan teknikal syarikat, yang terdiri daripada lebih 46 pakar R&D, bekerjasama dengan saintis bahan untuk mengoptimumkan geometri teras untuk kehilangan sendi minimum, mencapai kecekapan beban penuh melebihi 99.2% dalam unit prototaip. Dengan menggabungkan teknologi teras amorfus dengan mesin pemotong melintang pintar dan logistik automatik, Jiangsu Jingtianxia menawarkan penyelesaian siap guna yang merapatkan reka bentuk kecekapan tinggi dengan pengeluaran berskala industri, melayani pelanggan yang menuntut kedua-dua tanggungjawab alam sekitar dan kecemerlangan operasi.

Kelebihan Aplikasi Teras Amorfus

• Pengurangan kehilangan tanpa beban: sehingga 70% berbanding CRGO konvensional
• Ideal untuk profil pemuatan kitaran (cth., siap sedia semalaman, operasi sekejap)
• Suhu operasi yang lebih rendah disebabkan penjanaan haba yang berkurangan
• Jangka hayat pengubah yang dilanjutkan (mengurangkan penuaan haba penebat)
• Diutamakan oleh utiliti yang mengejar sasaran karbon bersih-sifar

Matriks Prestasi Perbandingan

4. Step-Lap dan Teras Bersama Miter: Kejuruteraan Ketepatan untuk Pengurangan Kehilangan

Di luar klasifikasi makroskopik bentuk dan bahan teras, geometri sambungan dalaman memainkan peranan penting dalam menentukan prestasi teras keseluruhan. Sambungan step-lap, juga dikenali sebagai sendi berperingkat atau bersilang, menyusun lapisan laminasi berturut-turut dengan pertindihan mengimbangi, dengan berkesan mengagihkan keengganan jurang udara merentasi pelbagai antara muka. Teknik ini mengurangkan ketepuan fluks setempat yang berlaku pada sambungan punggung konvensional, mengurangkan kedua-dua kehilangan tanpa beban dan arus magnet. Sambungan berikat, sebaliknya, menggunakan potongan bersudut ketepatan (biasanya 45 darjah) di persimpangan sudut kuk dan anggota badan, menjajarkan arah gulingan keluli berorientasikan bijian dengan laluan fluks untuk meminimumkan keengganan pada setiap selekoh. Maju teras pengubah menyepadukan kedua-dua ciri pusingan langkah dan miter untuk mencapai pengurangan kerugian sebanyak 10–15% berbanding pemasangan pusingan punggung mudah.

Ketepatan pembuatan yang diperlukan untuk jenis sambungan ini memerlukan mesin pemotong melintang mewah dengan kedudukan bilah terkawal CNC dan pengukuran ketebalan masa nyata. Jiangsu Jingtianxia Electric Technology Co., Ltd. telah melabur banyak dalam peralatan penyusunan teras automatik yang mengekalkan penjajaran tahap mikron merentasi ratusan lapisan laminasi, memastikan pengagihan jurang udara yang konsisten dan prestasi elektromagnet yang boleh berulang. Teras pusingan langkah syarikat digunakan secara meluas dalam transformer pengedaran berkecekapan tinggi yang dibekalkan kepada utiliti Eropah dan Amerika Utara, di mana peraturan reka bentuk Eco yang ketat mewajibkan had kerugian maksimum. Dengan menggabungkan pemotongan sudut miter dengan tindanan automatik, Jiangsu Jingtianxia mencapai faktor penyusunan sebanyak 97.5% untuk teras CRGO, yang diterjemahkan kepada penjimatan tenaga ketara sepanjang hayat perkhidmatan 30 tahun pengubah.

Tambahan pula, sistem pergudangan bengkel pintar syarikat menjejaki setiap kelompok laminasi melalui keseluruhan rantaian pengeluaran—daripada pemotongan dan pemotongan kepada penyepuhlindapan dan pemeriksaan akhir—memastikan kebolehkesanan penuh dan pematuhan dengan pelan kualiti khusus pelanggan. Penyepaduan menegak ini, disokong oleh barisan pengeluaran logistik automatik, membolehkan Jiangsu Jingtianxia menawarkan prototaip pantas dan masa pendahuluan yang singkat untuk geometri teras tersuai, kelebihan kritikal untuk projek dengan jadual pembinaan yang ketat.

Soalan Lazim

S1: Apakah perbezaan utama antara teras transformer jenis teras dan jenis shell?

Perbezaan utama terletak pada susunan penggulungan-ke-teras. Dalam jenis teras teras pengubah , belitan mengelilingi anggota magnet, manakala dalam reka bentuk jenis cangkerang, litar magnet mengelilingi belitan pada pelbagai sisi. Jenis teras menawarkan penyejukan yang lebih baik dan kos yang lebih rendah, manakala jenis shell memberikan reaktans kebocoran yang lebih rendah dan kekuatan litar pintas yang unggul untuk aplikasi arus tinggi.

S2: Bagaimanakah teras pengubah logam amorf mengurangkan kehilangan tenaga berbanding teras CRGO konvensional?

Aloi amorf tidak mempunyai struktur butiran kristal, yang hampir menghilangkan anisotropi magnetik dan mengurangkan kehilangan histeresis sebanyak 60-70%. Selain itu, kerintangan elektriknya yang lebih tinggi (kira-kira tiga kali ganda daripada CRGO) meminimumkan kehilangan arus pusar, menjadikannya pilihan paling cekap tenaga untuk pengubah pengedaran dengan faktor beban rendah.

S3: Apakah peranan yang dimainkan oleh Jiangsu Jingtianxia Electric Technology Co., Ltd. dalam rantaian bekalan teras pengubah?

Jiangsu Jingtianxia ialah pengeluar bersepadu menegak yang mereka bentuk, menghasilkan dan menyampaikan ketepatan teras pengubah merentas semua kategori utama. Syarikat itu menggabungkan lebih 46 pakar teknikal dengan sistem susun, pemotongan dan pergudangan automatik untuk menawarkan penyelesaian sehenti—dari teras pusingan langkah CRGO kepada pemasangan logam amorf—disokong oleh kawalan kualiti yang ketat dan sokongan logistik global.

S4: Mengapa reka bentuk bersama (step-lap atau mitered) kritikal untuk prestasi teras transformer?

Geometri sendi secara langsung mempengaruhi keengganan magnet pada antara muka anggota kuk. Sambungan step-lap dan mitered mengurangkan ketepuan setempat dan fringing fluks, yang mengurangkan kehilangan tanpa beban dan arus magnet sebanyak 10–15%. Untuk transformer berkecekapan tinggi, reka bentuk sambungan ketepatan ini penting untuk memenuhi peraturan tenaga yang ketat dan mencapai penjimatan kos jangka panjang.
